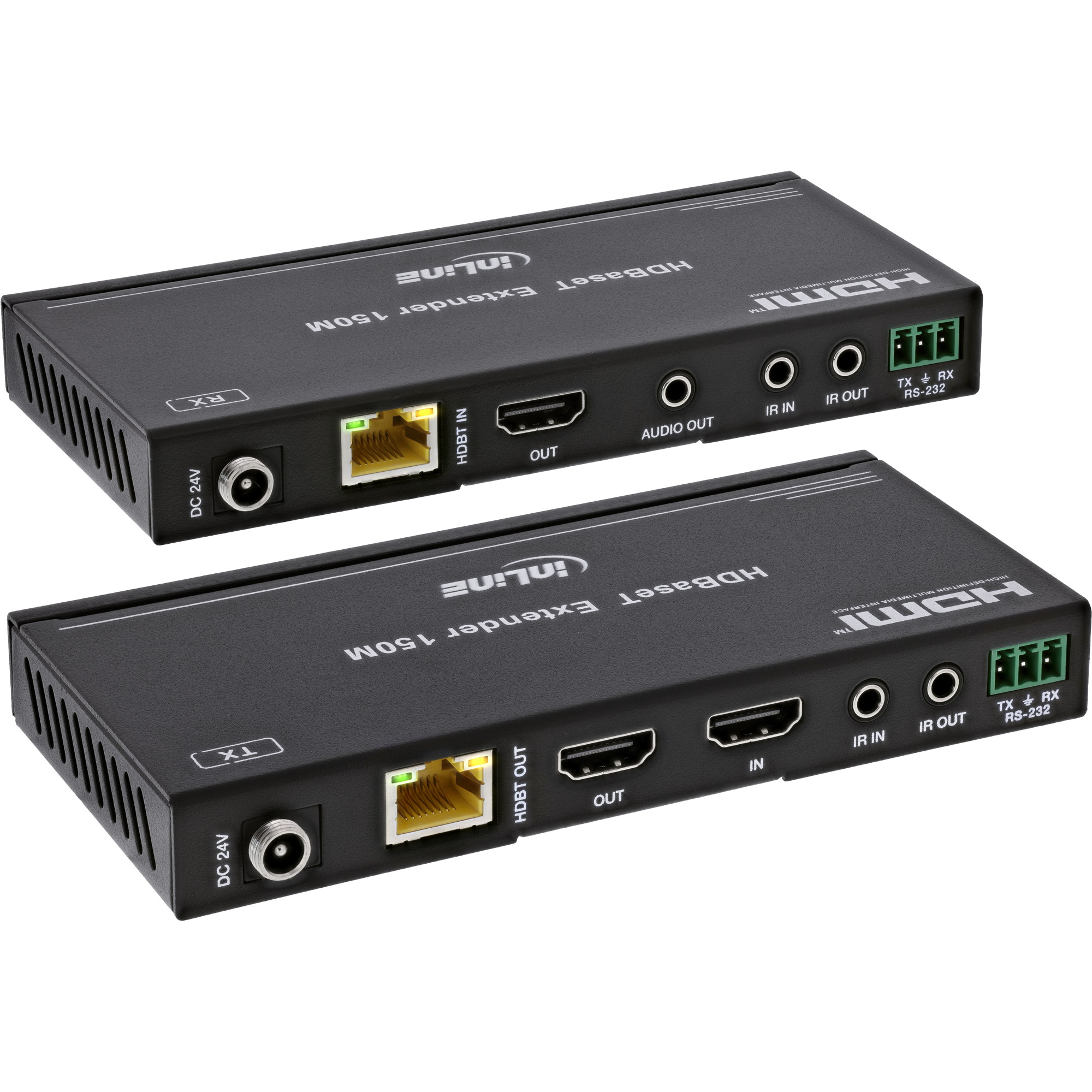

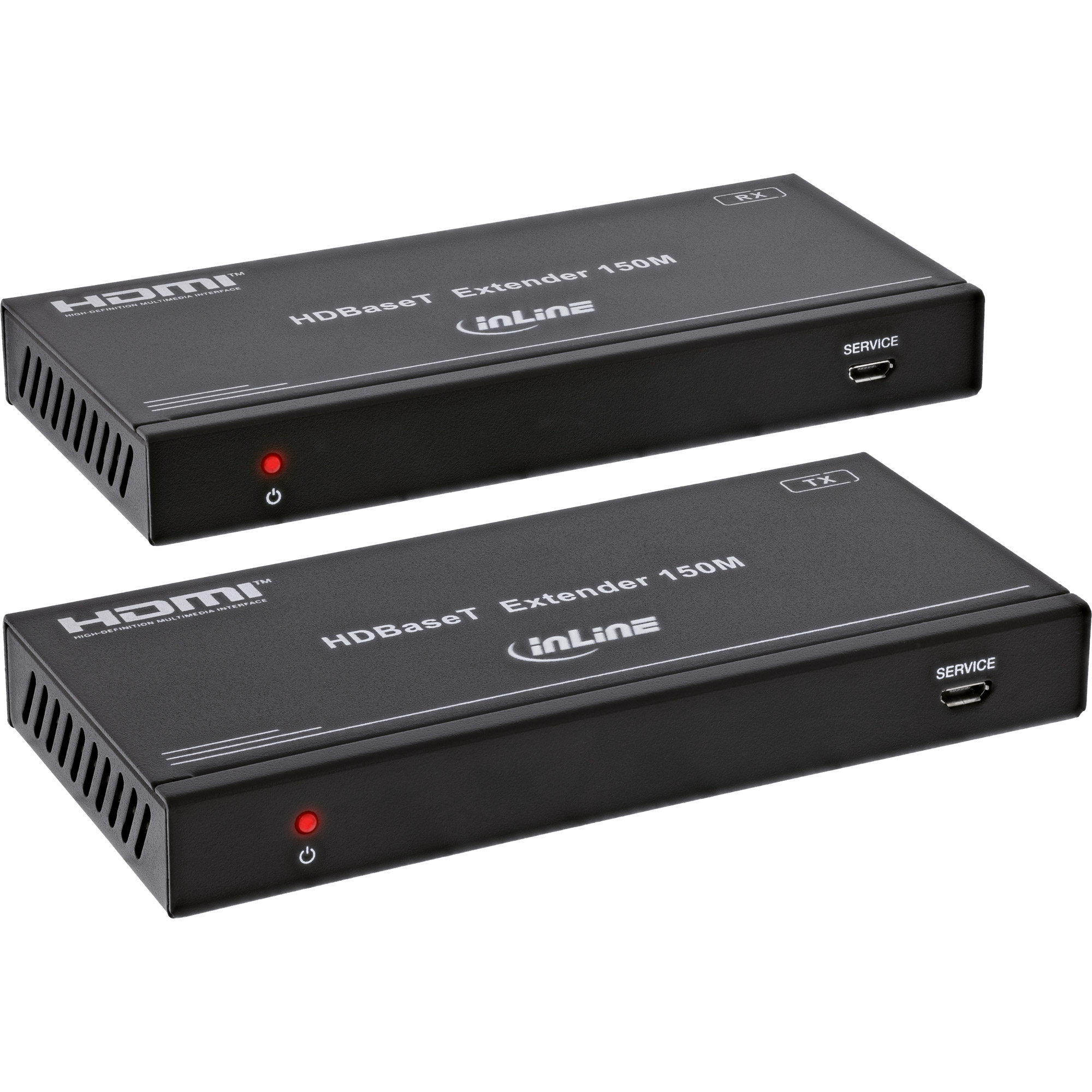

InLine® Video Extender, Cat.6, HDMI 4K/60Hz, HDBaseT, Set

• Zuverlässige HDMI-Übertragung über große Distanzen: HDMI-Bild- und Tonsignale werden über ein einzelnes Netzwerkkabel bis zu 150 m übertragen. Die Signalqualität bleibt auch bei hohen Auflösungen stabil.
• Volle 4K-Leistung mit 18 Gb/s: Unterstützt Auflösungen bis 3840 x 2160 @ 60 Hz (4:4:4). Geeignet für anspruchsvolle Videoanwendungen mit hoher Farbauflösung und Bildwiederholrate.

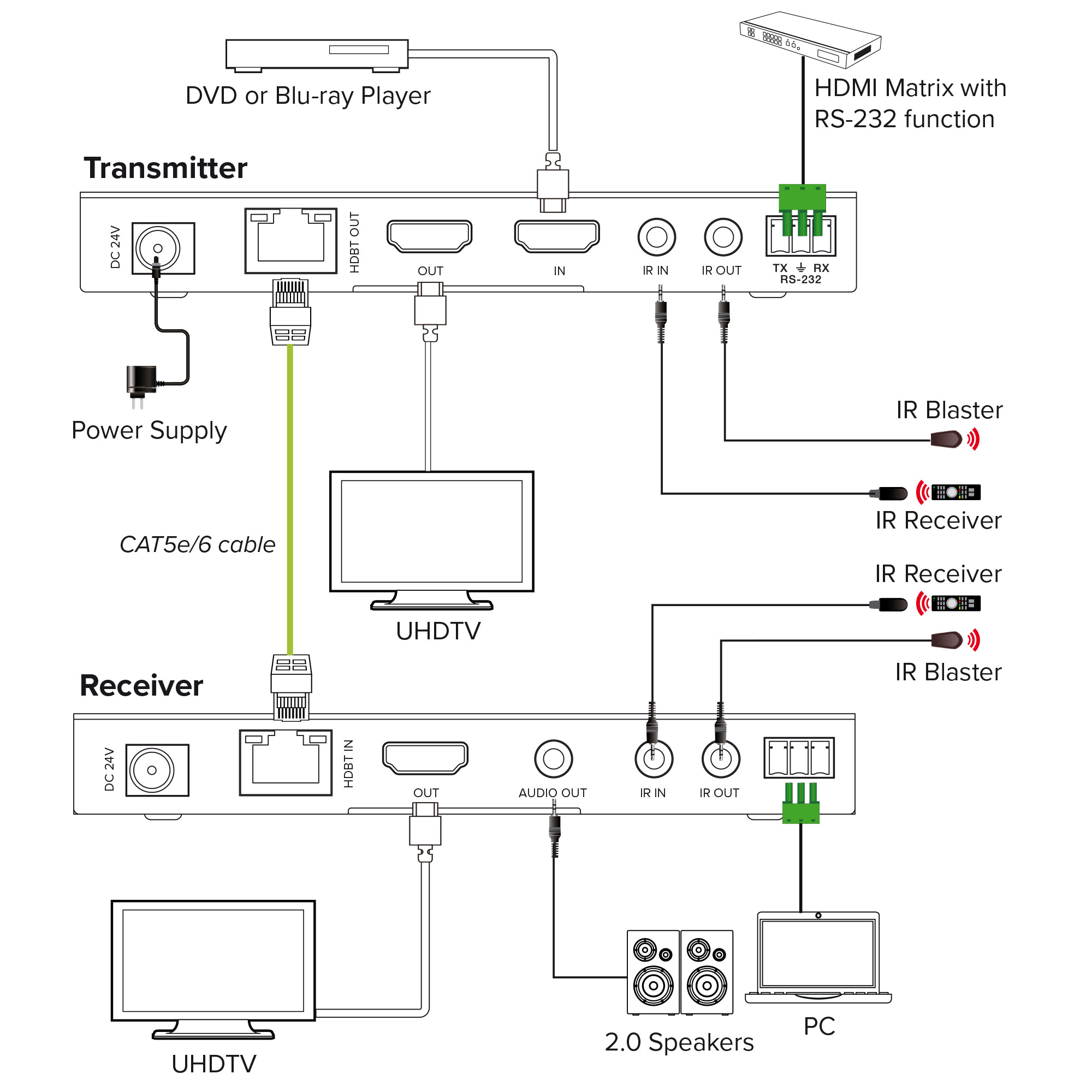

• Erweiterte Steuerungsmöglichkeiten: IR- und RS-232-Signale werden gemeinsam mit dem HDMI-Signal übertragen. Dadurch ist eine zentrale Bedienung von Quell- und Anzeigegeräten möglich.
• Flexible Installation mit lokaler Bildausgabe: Der HDMI Loop-Out am Transmitter ermöglicht eine zusätzliche Bildausgabe direkt an der Signalquelle. Das erleichtert Kontrolle und Einrichtung.
• Für den dauerhaften professionellen Einsatz ausgelegt: Das System ist für den kontinuierlichen Betrieb in trockenen Innenräumen konzipiert und eignet sich für technisch anspruchsvolle Umgebungen.

Technische Eigenschaften

• Übertragungsmedium: Netzwerkkabel (CAT5e / CAT6)
• Übertragungsstandard: HDBaseT
• Maximale Übertragungsdistanz:
  - bis zu 150 m bei Full HD (1080p) über CAT6
  - bis zu 120 m bei 4K@60Hz
• Übertragung von Steuer- und Bediensignalen: Infrarot (IR) und RS-232
• Betriebstemperatur: 0 °C bis +40 °C
• Lagertemperatur: -20 °C bis +60 °C
• Zulässige Luftfeuchte: 20–80 %, nicht kondensierend

Video / Signal

• HDMI-Standard: HDMI 2.0b
• HDCP: Version 2.2
• Maximale Auflösung: 3840 × 2160 @ 60 Hz (4:4:4)
• Maximale Datenrate: 18 Gb/s
• HDR-Unterstützung: HDR, HDR10, HDR10+, Dolby Vision, HLG
• Farbtiefe: 8 Bit, 10 Bit oder 12 Bit

Audio

• LPCM 2.0 / 5.1 / 7.1
• Dolby Digital, Dolby Digital Plus, Dolby TrueHD
• DTS, DTS-HD Master Audio
• Analoges Audio am Receiver: Stereo (L/R)

Netzteil (extern)

• Eingang: AC 100–240 V / 50–60 Hz
• Ausgang: DC 24,0 V / 1,0 A
• Ausgangsleistung: max. 24,0 W
• Durchschnittliche Effizienz im Betrieb (230 V / 50 Hz): 88,02 %
• Leistungsaufnahme bei Nulllast (230 V / 50 Hz): 0,08 W
• Effizienz bei geringer Last (10 %) (230 V / 50 Hz): 80,33 %

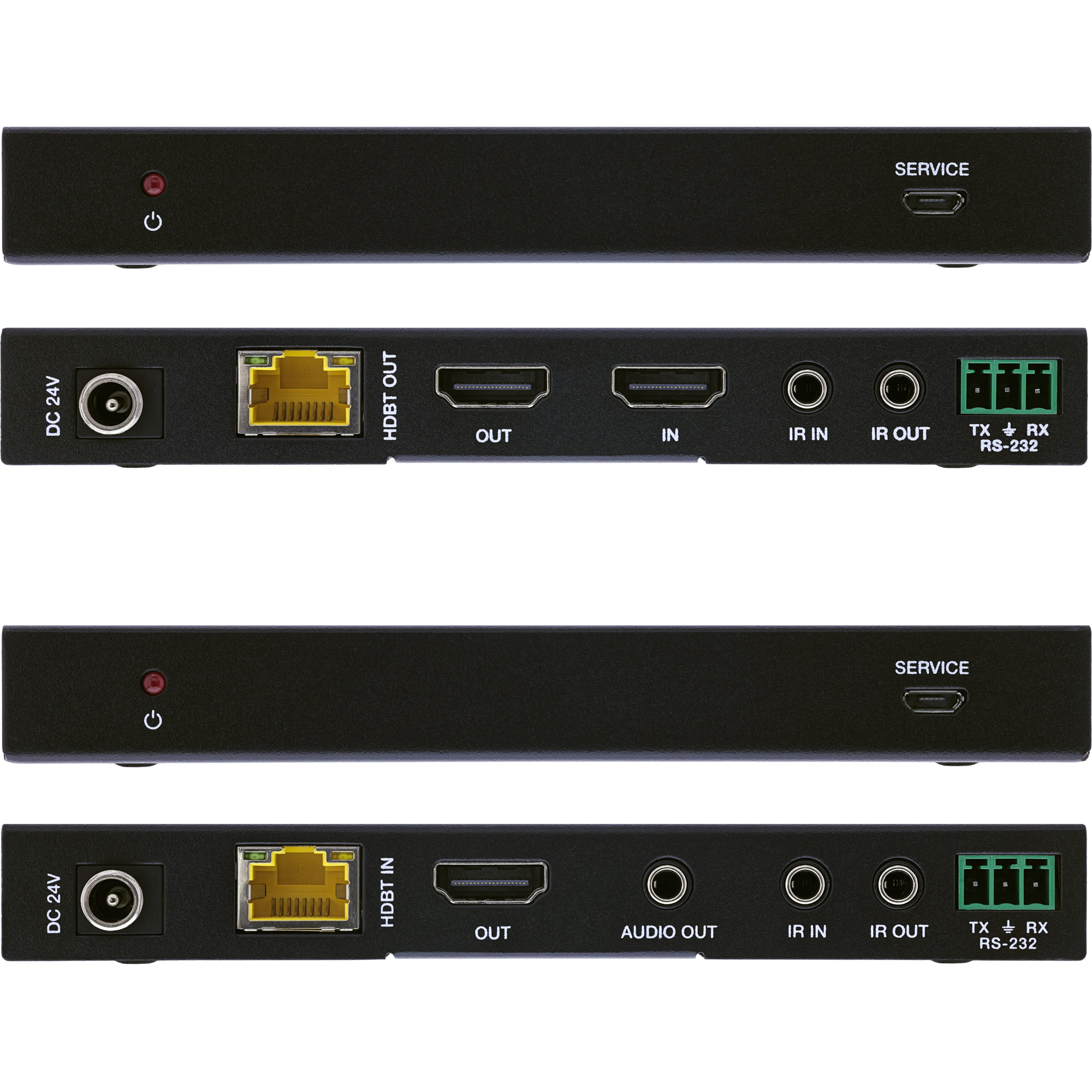

Anschlüsse
Transmitter

• 1 x HDMI Eingang
• 1 x HDMI Loop-Out zur lokalen Bildausgabe
• 1 x HDBaseT Ausgang (RJ45)
• 1 x IR-Eingang (3,5-mm-Klinke)
• 1 x IR-Ausgang (3,5-mm-Klinke)
• 1 x RS-232 Anschluss (3-poliger Schraubklemmen-Steckverbinder)
• 1 x USB Service-Anschluss
• 1 x DC 24 V Stromversorgung

Receiver

• 1 x HDBaseT Eingang (RJ45)
• 1 x HDMI Ausgang
• 1 x 3,5-mm Audio-Ausgang
• 1 x IR-Eingang (3,5-mm-Klinke)
• 1 x IR-Ausgang (3,5-mm-Klinke)
• 1 x RS-232 Anschluss (3-poliger Schraubklemmen-Steckverbinder)
• 1 x USB Service-Anschluss
• 1 x DC 24 V Stromversorgung

Lieferumfang

• 1 x HDMI HDBaseT Extender – Transmitter (Sender)
• 1 x HDMI HDBaseT Extender – Receiver (Empfänger)

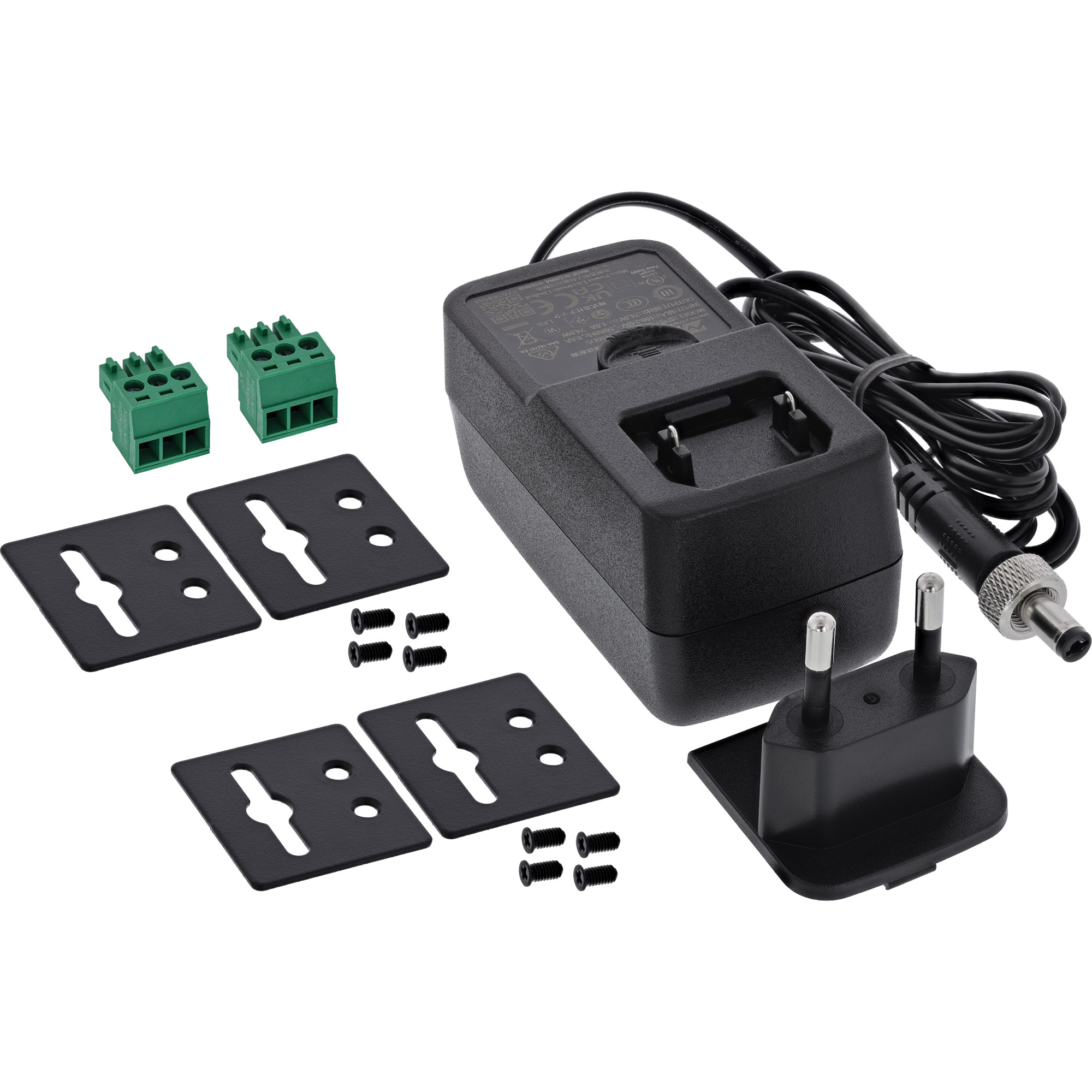

• 1 x Netzteil (DC 24 V / 1 A, verriegelbar)

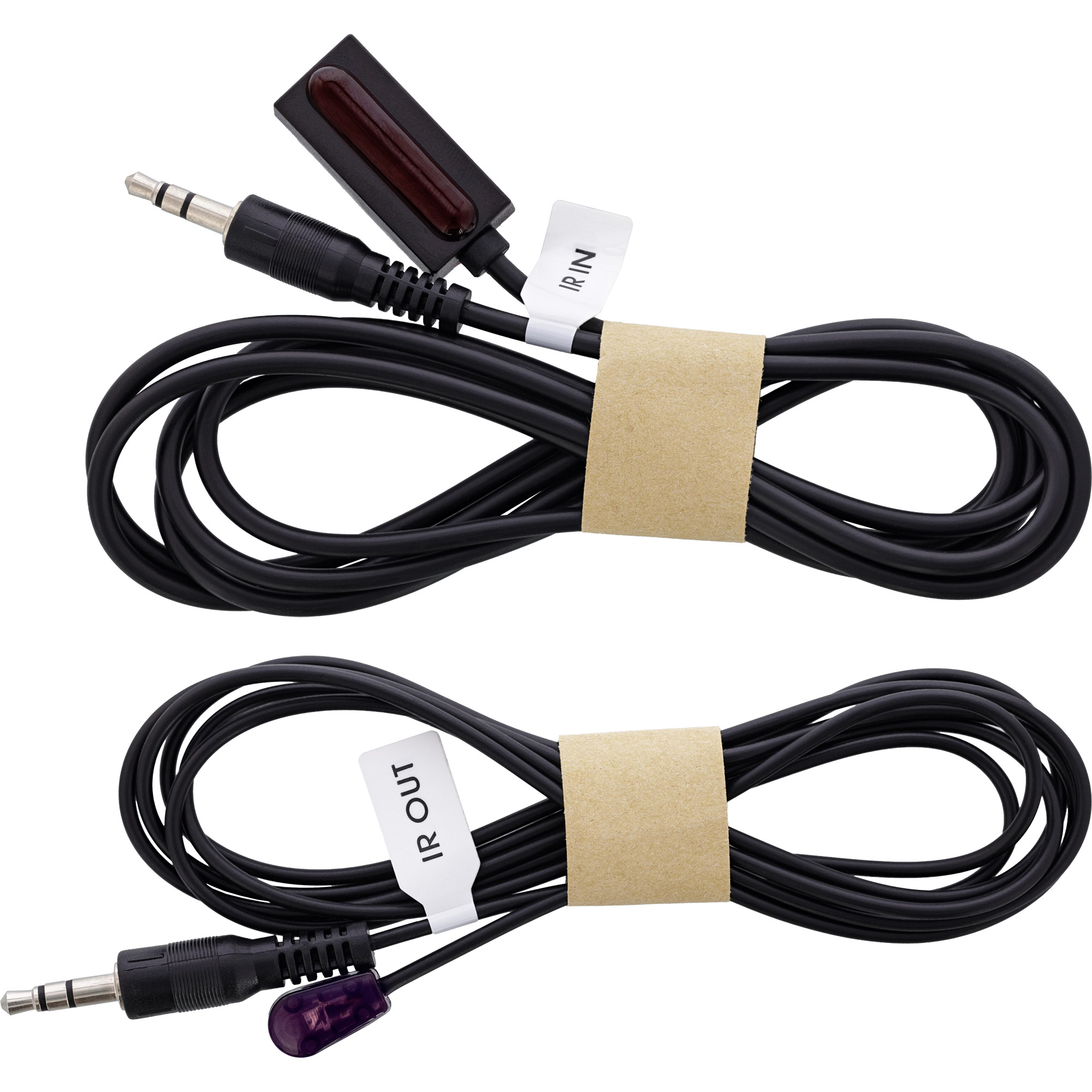

• 1 x IR-Empfänger-Kabel (ca. 1,5 m)
• 1 x IR-Sender-Kabel (ca. 1,5 m)
• 4 x Montagewinkel
• 2 x 3-poliger Schraubklemmen-Steckverbinder (RS-232)
• 1 x Bedienungsanleitung Deutsch/Englisch
