InLine® USB Extender, Cat.6, USB 3.2, 100m, Set

• USB 3.2 Gen.1 mit bis zu 100 m Reichweite: Überträgt USB-Signale mit bis zu 5 Gb/s über ein einzelnes RJ45-Kupferkabel und ermöglicht eine zuverlässige Distanzüberbrückung zwischen Hostsystem und USB-Endgerät.
• Transparente RS-232- und FSYNC-Durchleitung: Serielle Steuersignale sowie Synchronisationssignale mit 5 V werden unverändert vom Sender zum Empfänger übertragen und ermöglichen präzise Systemintegration.
• Bidirektionales Power over Cable mit 40 W: Die Stromversorgung erfolgt flexibel über das Verbindungskabel mit 24 V. Es genügt die Versorgung einer Geräteeinheit, was Installationsaufwand reduziert.

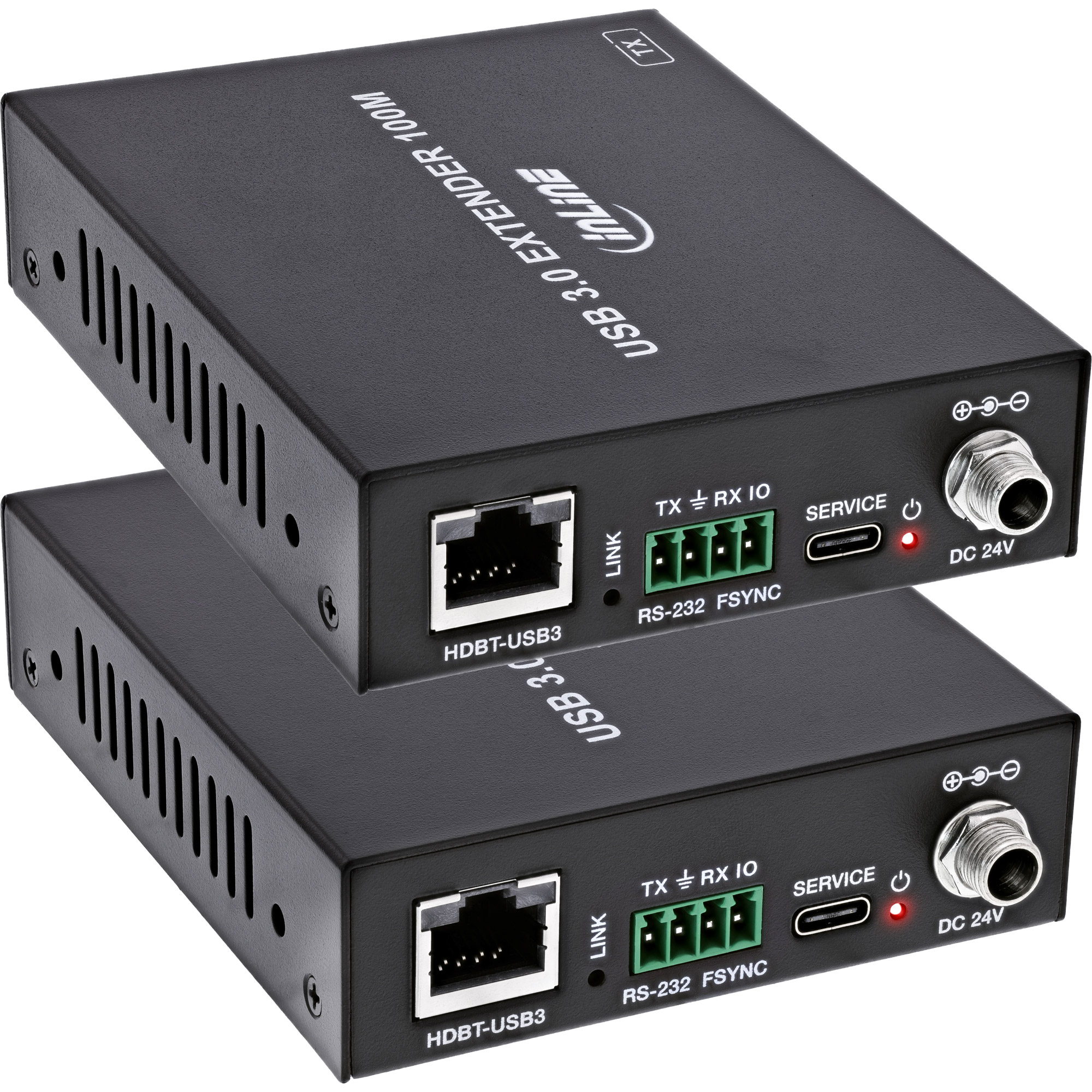

• Robustes Metallgehäuse mit Montagemöglichkeit: Die stabile Bauweise in Kombination mit beiliegenden Montagewinkeln ermöglicht eine sichere Integration in technische Umgebungen.
• Energieeffizienter Betrieb mit Low-Power-Mode: Bei inaktiver Verbindung reduziert das System automatisch den Energieverbrauch und optimiert so den Dauerbetrieb.

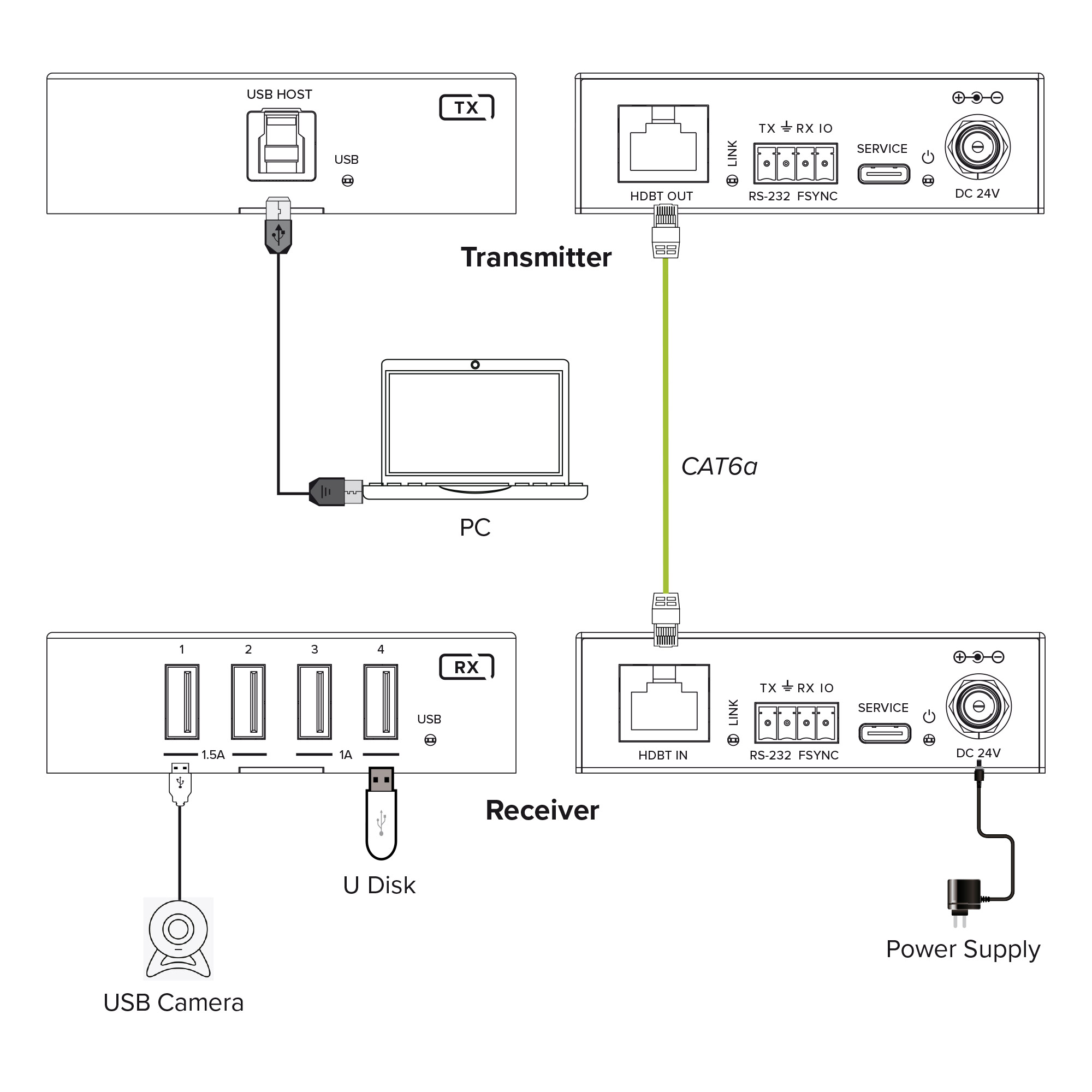

Der InLine® USB 3.2 Gen.1 Extender ermöglicht die Verlängerung von USB-Signalen über ein einzelnes RJ45-Kupferkabel mit einer Reichweite von bis zu 100 m. Das System besteht aus einer Haupteinheit als Sender und einem Empfänger und arbeitet als feste Punkt-zu-Punkt-Verbindung ohne Einbindung in aktive Netzwerkkomponenten.

Technische Eigenschaften

Spezifikationen

• USB-Standard: USB 3.2 Gen.1
• Maximale Datenrate: bis zu 5 Gb/s
• Unterstützte USB-Transferarten: Isochronous, Bulk, Interrupt
• Übertragungsmedium: RJ45-Kupferkabel
• Empfohlener Kabeltyp: CAT6a
• Maximale Übertragungsdistanz: bis zu 100 m
• Gehäusematerial: Metall
• Betriebstemperatur: 0 °C bis +40 °C
• Lagertemperatur: -20 °C bis +60 °C
• Zulässige Luftfeuchtigkeit (Betrieb): 20–80 %, nicht kondensierend
• Zulässige Luftfeuchtigkeit (Lagerung): 10–90 %, nicht kondensierend

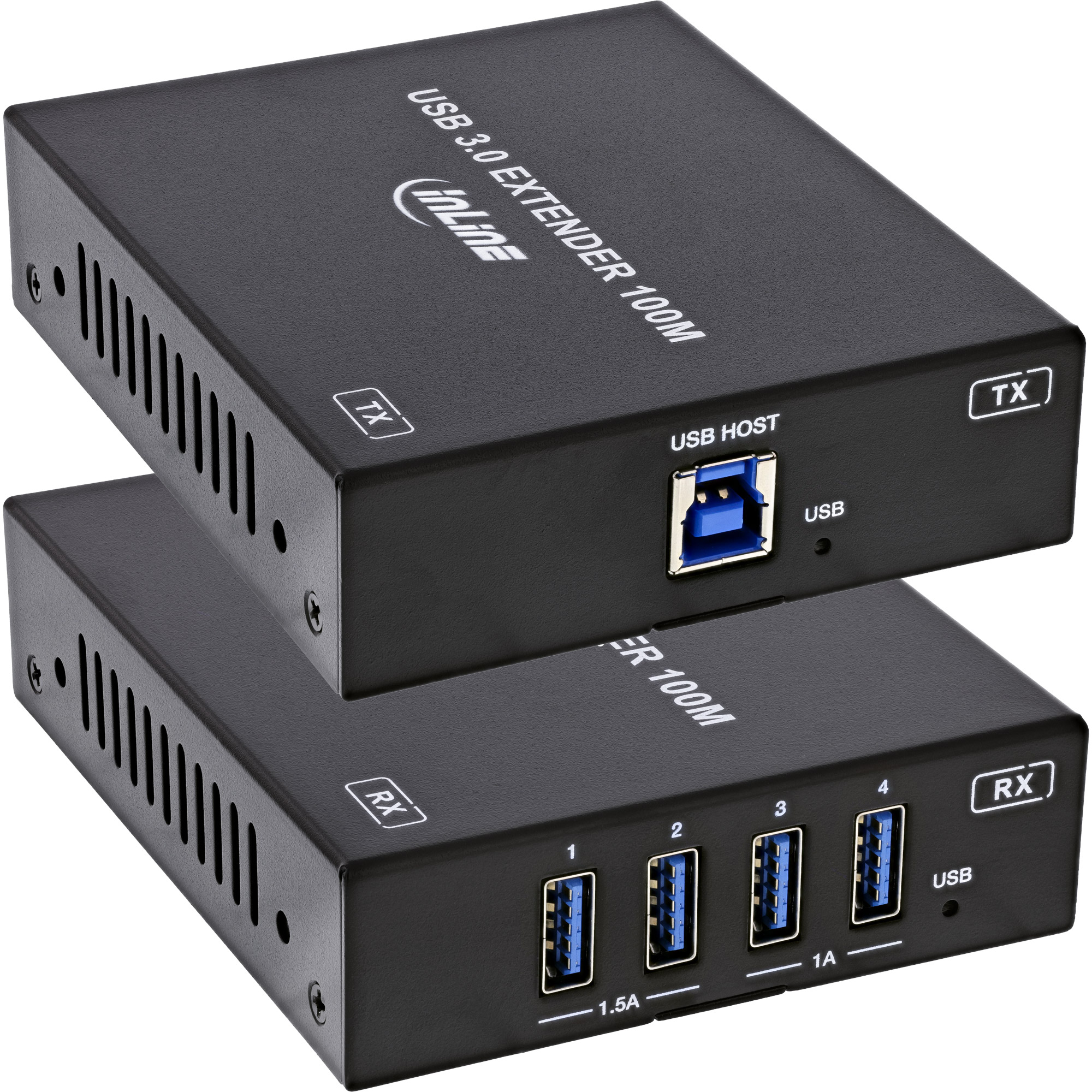

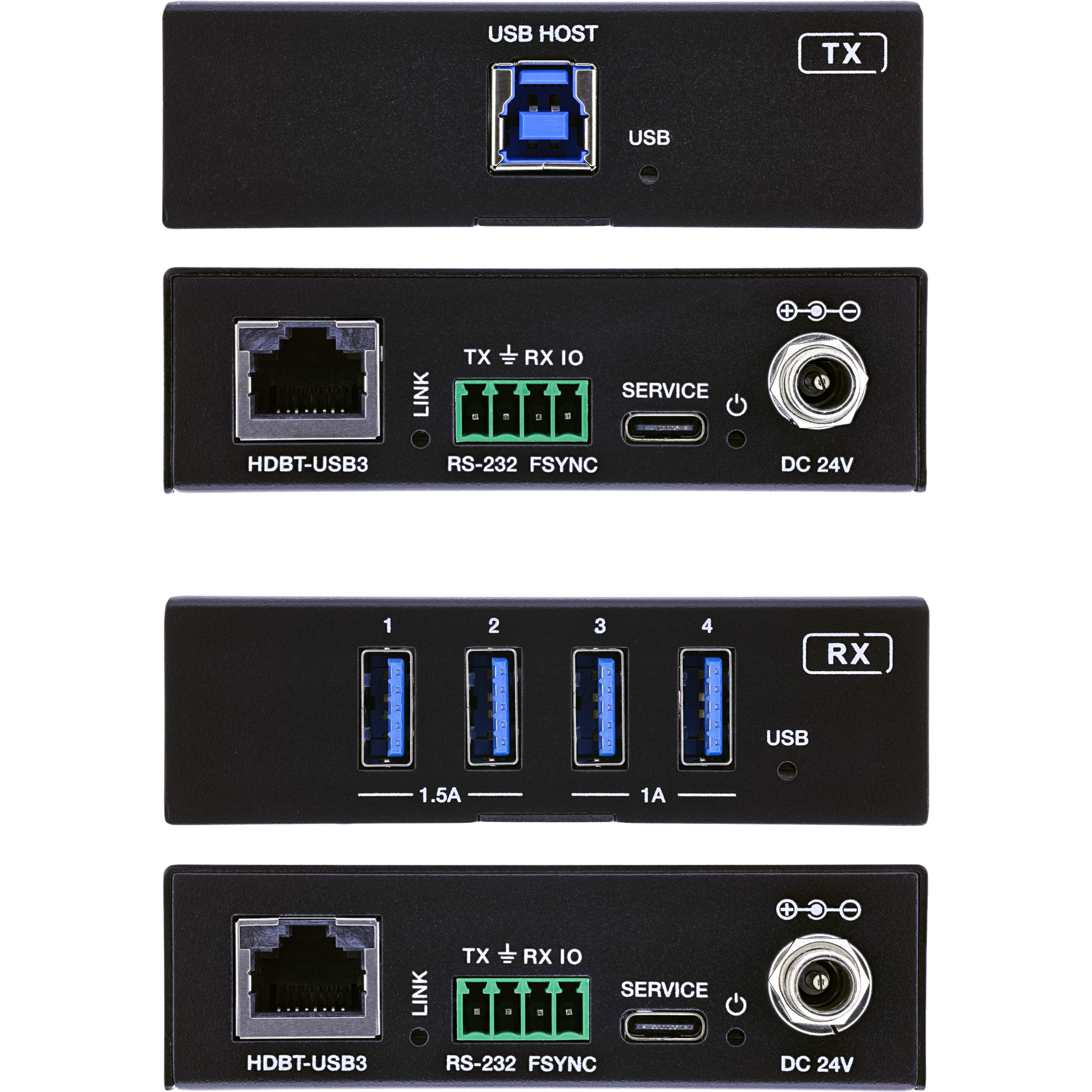

USB-Stromversorgung am Empfänger

• USB-Port 1 und 2: bis zu 5 V / 1,5 A
• USB-Port 3 und 4: bis zu 5 V / 1,0 A

RS-232 Pass-through

• Serielle Steuersignale werden transparent zwischen Sender und Empfänger übertragen.

FSYNC Pass-through

• Durchleitung von Synchronisationssignalen; Signalpegel 5 V.

Power over Cable (PoC)

• Bidirektionale Stromversorgung über das Verbindungskabel möglich
• PoC-Spannung: 24 V
• Maximale PoC-Leistung: 40 W

Low-Power-Mode

• Automatische Reduzierung des Energieverbrauchs bei inaktiver Verbindung.

Netzteil

• Eingang: AC 100–240 V / 50–60 Hz
• Ausgang: DC 24,0 V / 2,0 A
• Ausgangsleistung: max. 48,0 W
• Durchschnittliche Effizienz im Betrieb (230 V / 50 Hz): 88,72 %
• Leistungsaufnahme bei Nulllast (230 V / 50 Hz): 0,09 W
• Effizienz bei geringer Last (10 %) (230 V / 50 Hz): 83,19 %

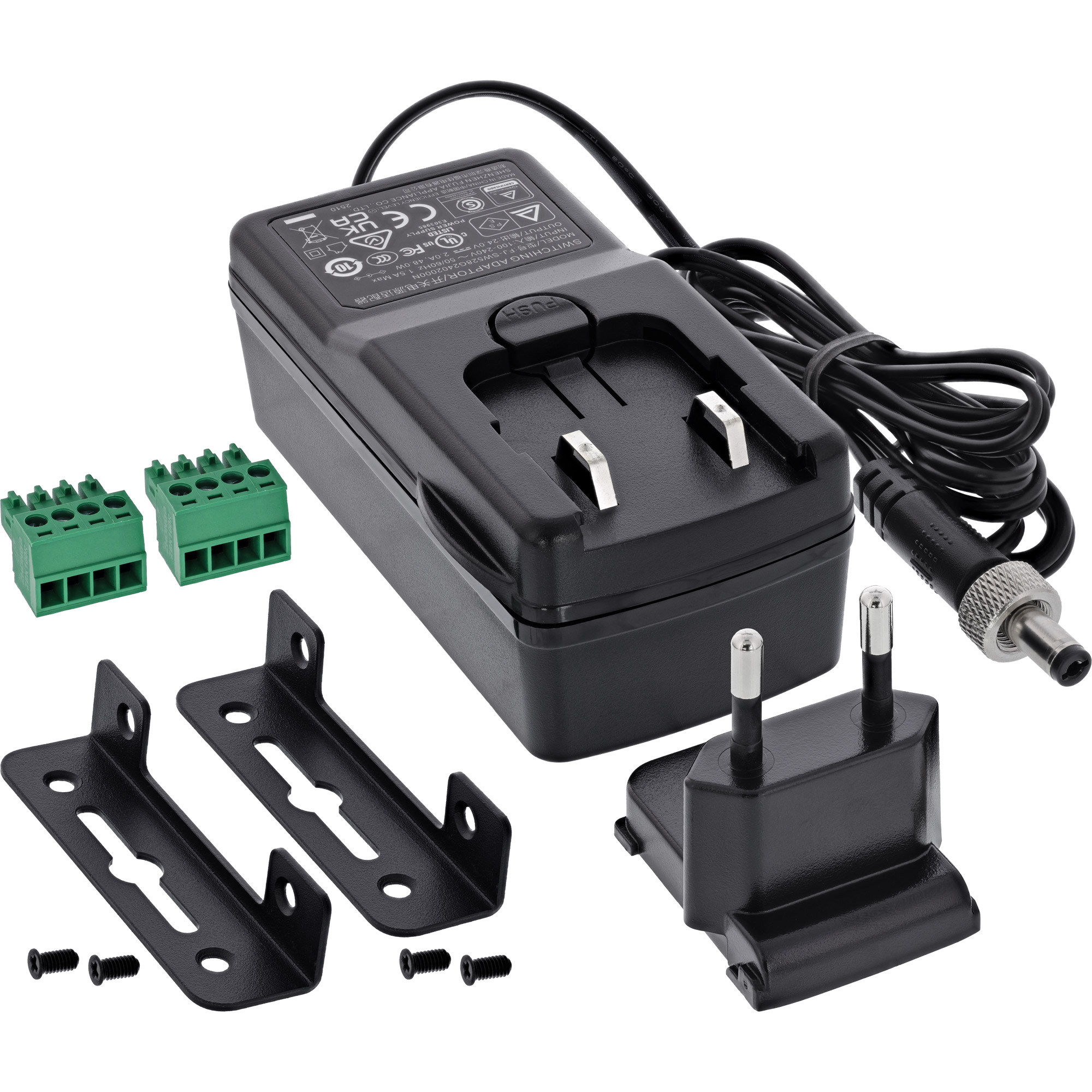

Lieferumfang

• 1 x USB Extender – Haupteinheit (Sender)
• 1 x USB Extender – Empfänger
• 1 x Netzteil (DC 24 V / 2 A, verriegelbar)
• 2 x 4-polige Schraubklemmen-Steckverbinder
• 4 x Montagewinkel
• 8 x Maschinenschrauben (M3 x 4)
• 1 x Bedienungsanleitung (Deutsch/Englisch)
