InLine® Terminalblock, RJ45 Buchse, nach oben, für Hutschiene

• Zeitersparnis bei der Installation: Die Schraubklemmleiste für 8 Adern plus Schirm erlaubt eine schnelle Verdrahtung – werkzeugunterstützt mit Schlitzschraubendreher = 2,5 mm, geeignet für 16–26 AWG.
• Integrierte RJ45-Schnittstelle für strukturierte Verdrahtung: Die standardisierte RJ45-Buchse (8P8C) ermöglicht die direkte Verbindung zu Netzwerkkomponenten – ideal bei Servicearbeiten oder in Prüfumgebungen.

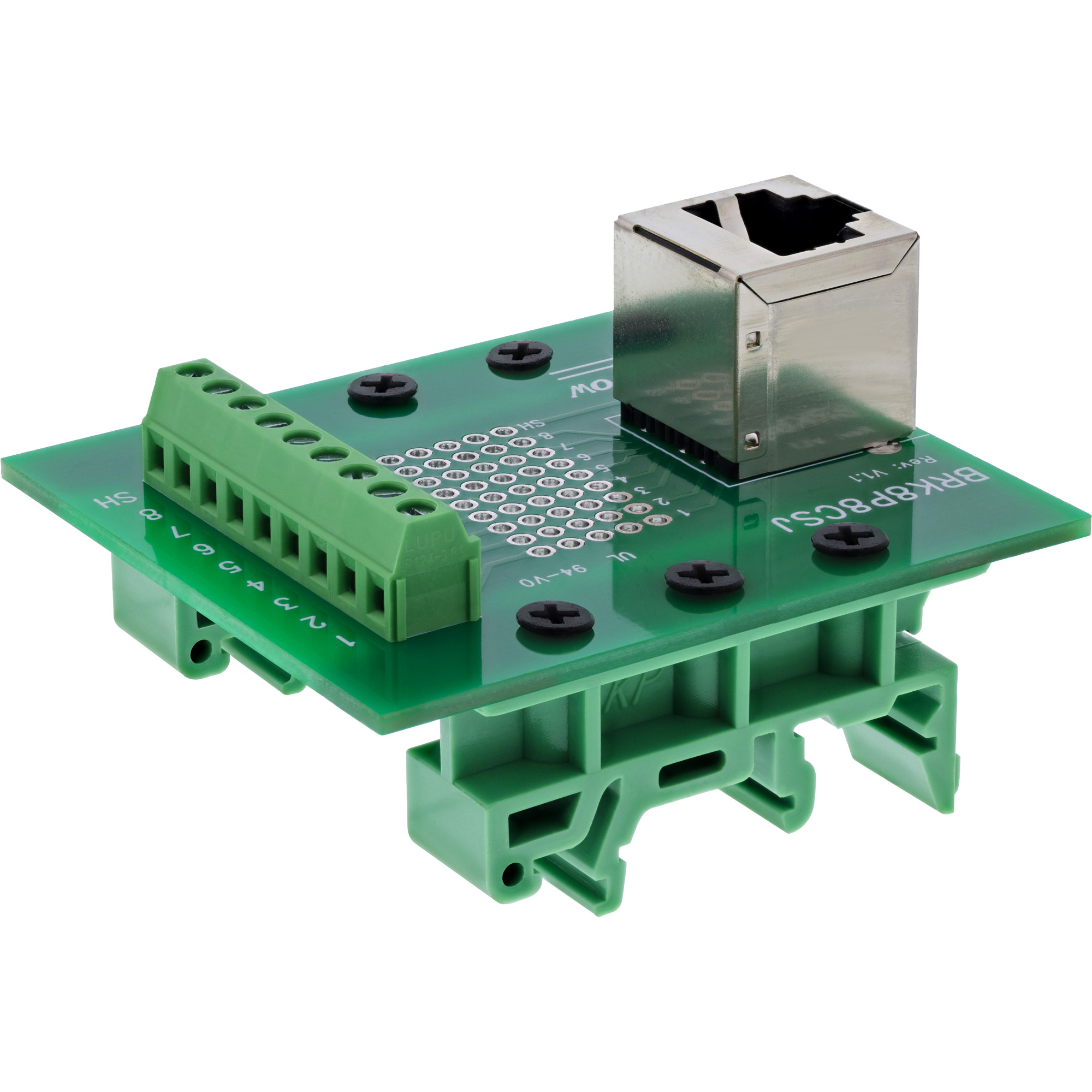

• Platzsparende Hutschienenmontage: Das Gehäuse ist für die schnelle Befestigung auf DIN-Tragschienen vorbereitet – besonders geeignet für strukturierte Installationen im Schaltschrank.
• Vielseitig einsetzbar in der Industrie: Für Anwendungen in Netzwerkdiagnose, Maschinenkommunikation, Prototyping, Steuerungstechnik oder Embedded-Systemen.
• Hohe Signalqualität: Ein Isolationswiderstand = 10 MO bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung - auch bei Dauerbelastung im industriellen Umfeld.

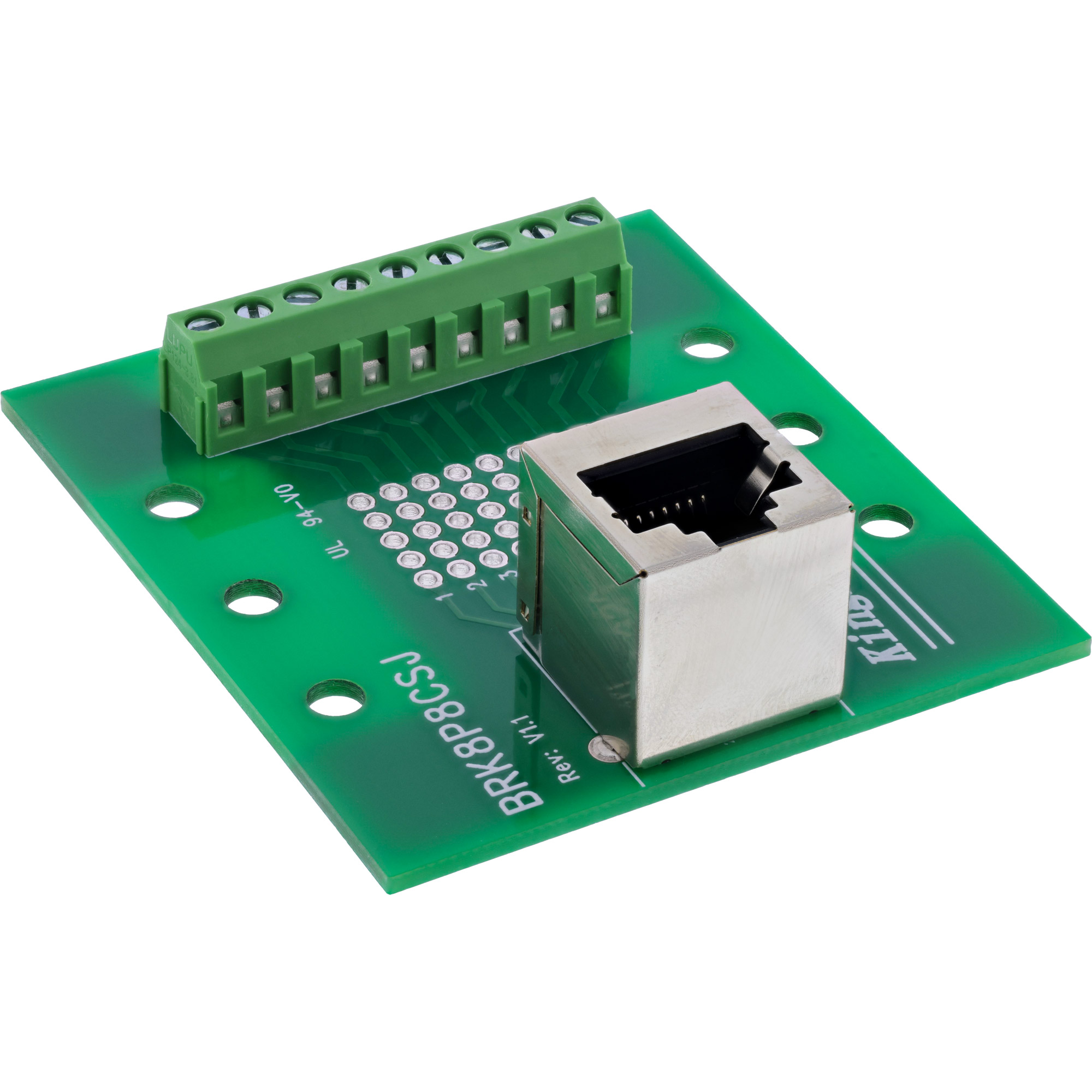

Der InLine® RJ45 Terminalblock mit nach oben ausgerichteter Buchse und seitlicher Schraubklemmleiste wurde für den professionellen Einsatz im Schaltschrank oder Labor entwickelt. Die 8-polige RJ45-Buchse (8P8C) ist fest im Gehäuse integriert und verbindet sich direkt mit der internen Klemmleiste.

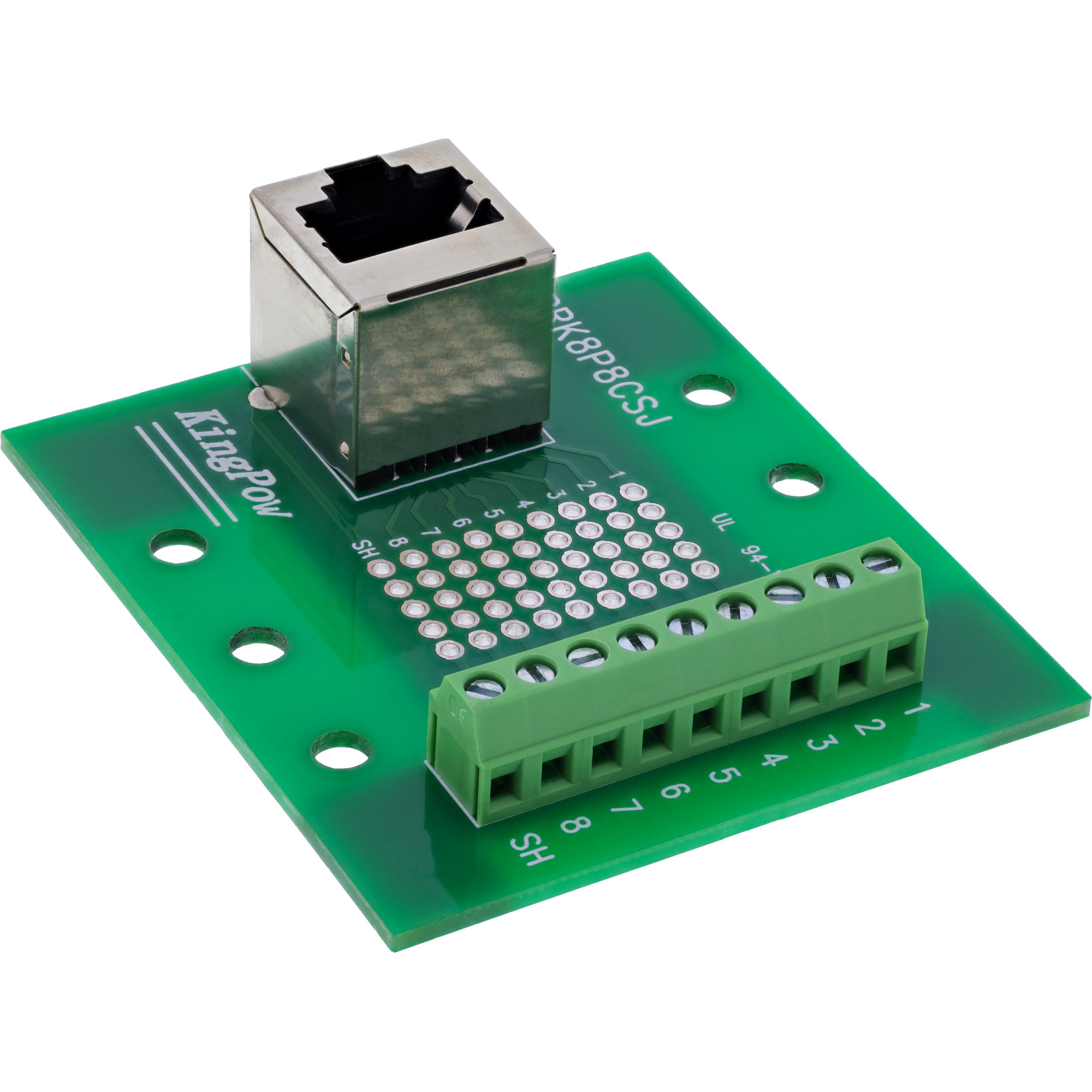

Die acht Adern sowie der zusätzliche Schirmkontakt sind über die seitlich zugänglichen Schraubklemmen schnell und eindeutig anschließbar. Die Klemmen unterstützen Litzen im Bereich von 16–26 AWG und lassen sich mit einem Schlitzschraubendreher = 2,5 mm zuverlässig kontaktieren.

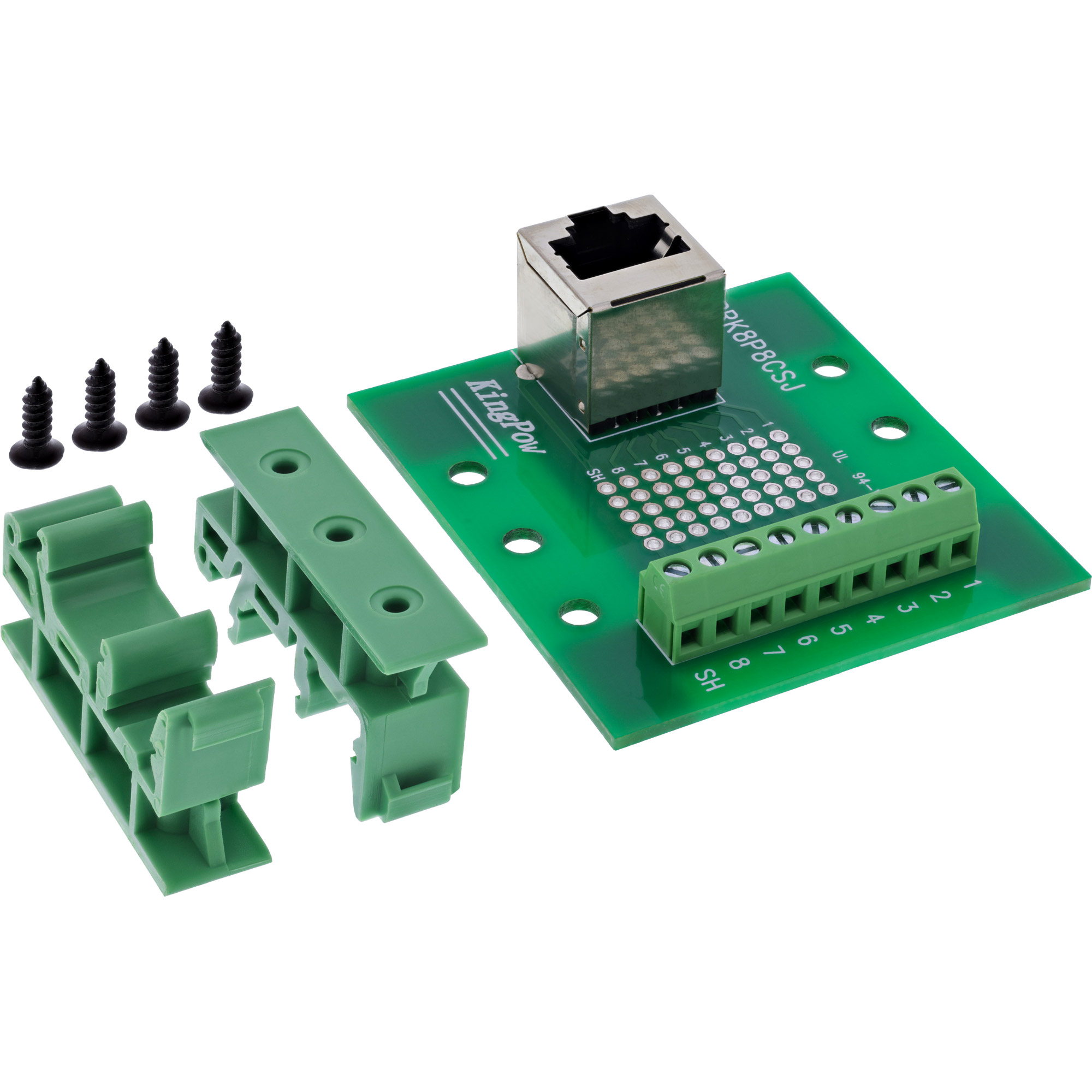

Die vormontierte Hutschienenbefestigung eignet sich ideal für strukturierte Installationen und Prüfaufbauten. Wird zu 100 % auf Kurzschluss und Fehlverdrahtung geprüft.

• RJ45-Schnittstelle: 8P8C Buchse (nach oben ausgerichtet)

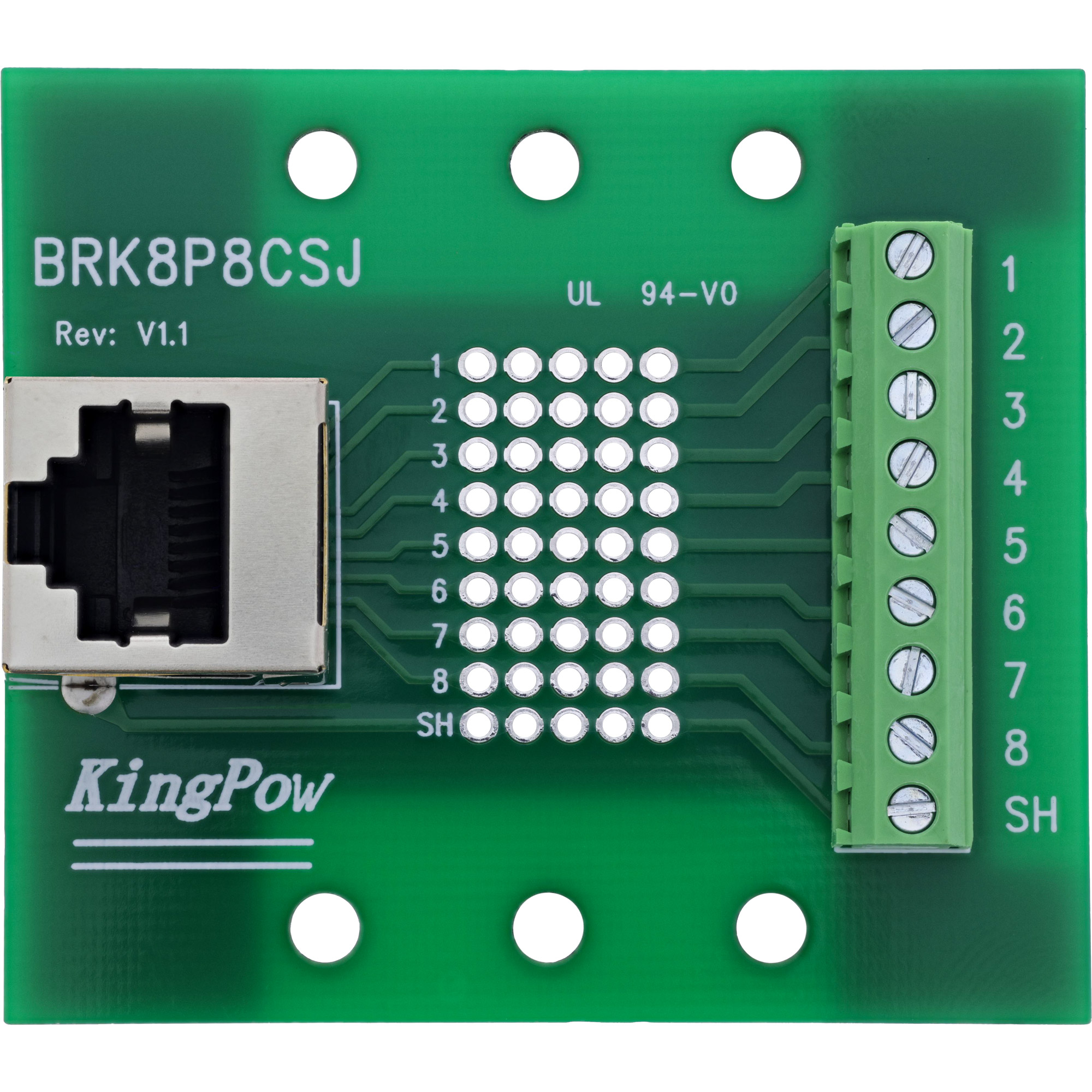

• Schraubklemmleiste: 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
• Anschlussbereich: 16–26 AWG
• Betätigung: Mit Schlitzschraubendreher = 2,5 mm
• Nennstrom: 1,0 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: = 10 MO @ 300 V DC
• Betriebstemperatur: –20 °C bis +70 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Montage: Für DIN-Hutschiene vorbereitet
• Abmessungen: ca. 60,45 × 53,6 × 43,0 mm (B × H × T)
