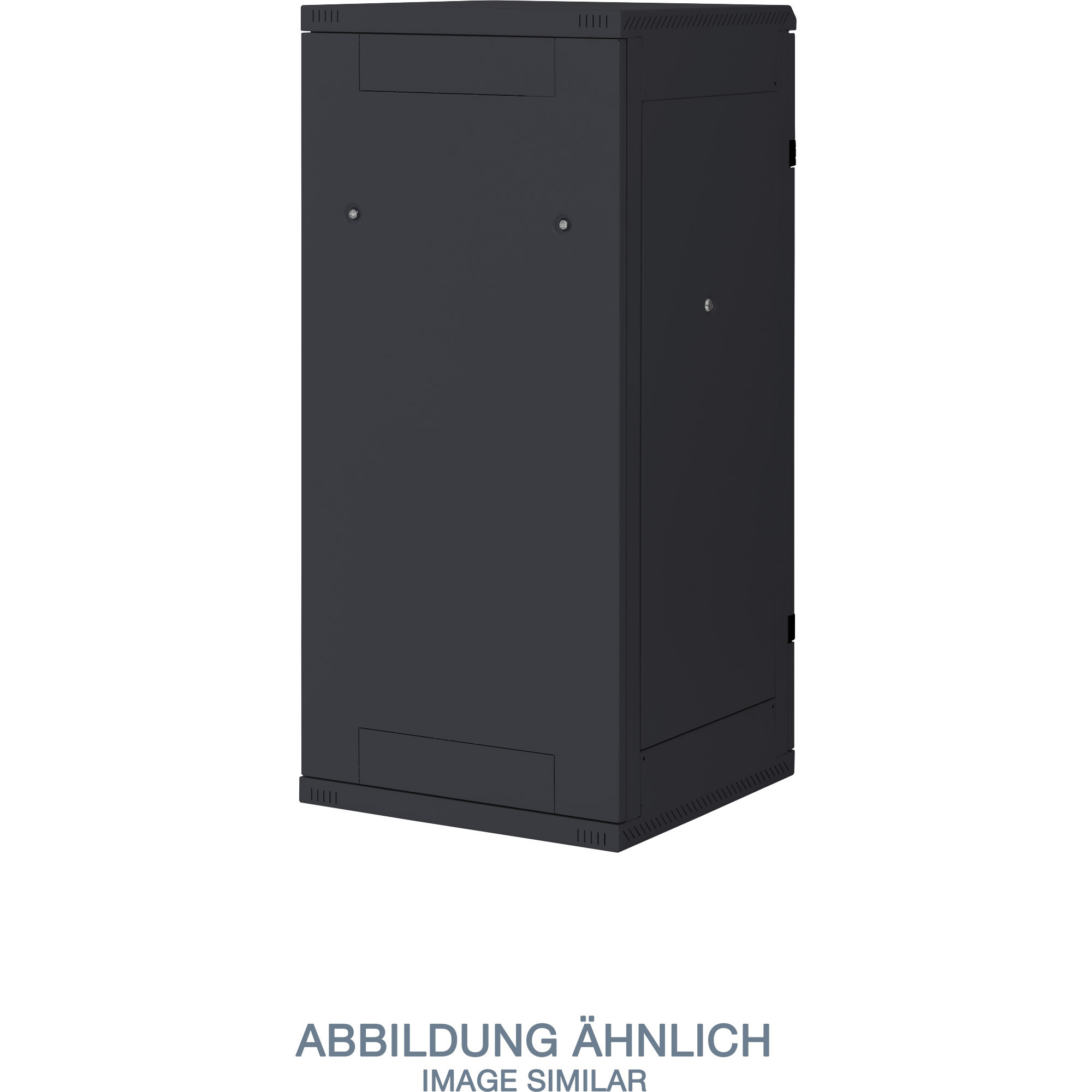

Triton RTA-37-A68-BAX-A1 19"" Netzwerkschrank 37HE, 600x800mm, Glastür, schwarz
Produktinformationen "Triton RTA-37-A68-BAX-A1 19"" Netzwerkschrank 37HE, 600x800mm, Glastür, schwarz"
Geschweißter Rahmen mit abnehmbaren Seiten- und Rückwänden, IP20, Tragfähigkeit 1200 / 1500 kg
Beschreibung, Verwendungszweck
Einsatzbedingungen:
Empfohlenes Stabilisierungsset RAX-VR-Txx-Yx für 800 mm breite Verteiler. Seine Montage stabilisiert den Verteiler und ermöglicht gleichzeitig eine vertikale Kabelführung.
Enthalten:
Beschreibung, Verwendungszweck
- 19""-Ständerverteiler mit Schutzart IP20
- Der Verteiler besteht aus 4 verstellbaren vertikalen Rastschienen für die Montage von Komponenten (6 in Verteilern, die tiefer als 800 mm sind)
- Konstruktion des Verteilers:
- Geschweißter Stahlrahmen mit abnehmbaren Wänden

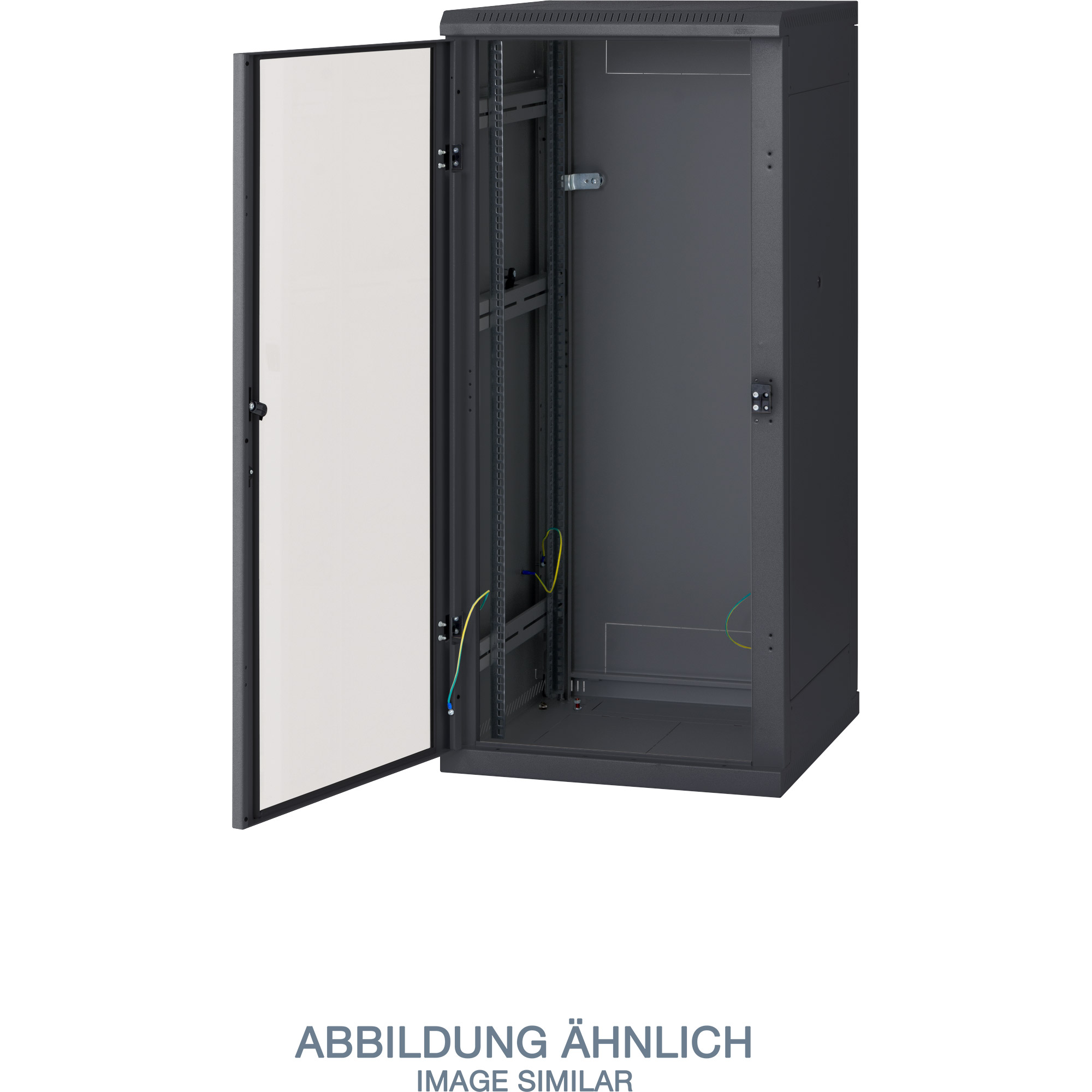

- Ein- oder zweiflügelige Türen in folgenden Ausführungen Zweiflügelige Türen in Vollblech-, Lochblech- (80% und 86% Luftdurchlass) oder Glastürausführung mit 4 mm starkem Sicherheitsglas. Sie können an der Vorder- oder Rückseite des Verteilers montiert werden
- Vorbereitung für die Montage von vertikalen Kabelführungsplatten und Steckdosenleisten, einschließlich Befestigungsmaterial, am Rahmen
- Vorbereitung für die einfache Anreihung von Schränken
- Die Ausführungen A5 und A7 verfügen zusätzlich über verdeckte Kabeleinführungen in den Pfosten zur einfachen Kabelführung zwischen den Verteilern
- Die maximal zulässige Belastbarkeit der einzelnen Türen beträgt 20 kg
- Diese Schränke sind für die Installation von Daten- und Telekommunikationssystemen und deren Verteilersystemen vorgesehen
- Der Verteilerrahmen und alle abnehmbaren Teile (Seiten- und Rückwände, Türen, etc.) sind mit Erdungskabeln verbunden. ) sind mit Erdungskabeln verbunden, die während der gesamten Lebensdauer des Schranks ordnungsgemäß befestigt und eingesteckt sein müssen
- Im Boden des Gehäuses befindet sich eine M8-Schraube als Haupterdungspunkt
- Oben und unten befinden sich Kabeleinführungen mit ausbrechbaren Abdeckungen
Einsatzbedingungen:
- Büroräume
- Der Verteiler ist nicht für den Einsatz im Freien oder unter Bedingungen vorgesehen, die seine Funktion und die der eingebauten Komponenten beeinträchtigen können (z. B. explosionsgefährdete Umgebung oder Umgebung mit Explosionsgefahr).
- Er muss geschützt werden gegen:
- mechanische Beschädigung
- unsachgemäße Handhabung
- nicht bestimmungsgemäße Verwendung des Verteilers
- Unsachgemäße Handhabung bedeutet insbesondere:
- Überlastung (Überschreitung der empfohlenen Höchstlast)
- Einbau von Geräten, die den Betrieb und die Funktion des Verteilers oder der eingebauten Komponenten beeinträchtigen können
- Eingriffe in die Konstruktion des Verteilers und seine Auslegung
- Um die empfohlene Höchstlast zu gewährleisten, muss die Last gleichmäßig verteilt werden
- Der Verteiler muss auf einer ebenen Fläche aufgestellt werden; kleinere Unebenheiten können mit den im Beipack befindlichen Nivellierfüßen ausgeglichen werden
- Für den Fall, dass Kabel durch eine der Öffnungen geführt werden, können diese mit der Bürstenleiste gegen Staub abgedichtet und mit dem Schutzrahmen versehen werden (beides Teil des Beipacks)
- Alle Teile sind aus recycelbaren Materialien hergestellt. Sie müssen nach der Außerbetriebnahme des Verteilers entsprechend den geltenden Vorschriften entsorgt werden
- Einscheiben-Sicherheitsglas mit einer Stärke von 4 mm, tiefgezogenes Stahlblech
- Verstärkter Rahmen: 1,3 mm Stahlblech
- Vier-Punkt-Bodenschienenhalterung: 2,5 mm Stahlblech
- Triton-Schwenkhebelgriffe: Durch Auswechseln des Kunststoffmoduls (nicht im Beipack enthalten) können Sie zwischen einem klassischen und einem halbzylindrischen Schließmechanismus wählen. Patent: PUV 2013-27443.
- Breitere Schrankecken: Die breiteren Schrankecken sind für den zusätzlichen Einbau von 19""-Steckdosenleisten vorgesehen, so dass dafür kein Platz im Schrank benötigt wird. Dank der durchdachten Montage werden ausziehbare Server auch in 600 mm breiten Verteilern nicht behindert. Darüber hinaus verfügt die Version „A5“ (am Ende der Schrankbezeichnung) über Ausbrechöffnungen im Rahmen, durch die Kabel zwischen benachbarten Schränken gezogen werden können.
- Gelochte Stützen: Die Öffnungen über die gesamte Höhe der Stützen entsprechen den U-Abständen der Vertikalen
- Laserbeschriftung der Vertikalen: Stahlblech 2 mm.
- Haupterdungspunkt M8
- Steckbare Scharniere: Die serienmäßigen Türscharniere können durch Steckscharniere ersetzt werden.
- Erdung: Alle abnehmbaren Teile sind gemäß den Anforderungen der einschlägigen Normen miteinander verbunden
- Abreißplatten
- Einfassband: 1 m im Beipack enthalten.
- 800 mm breite Verteiler: 15 - 47 U
- Flex-Rahmen: Das System ermöglicht den Einbau von verstellbaren Schienen im Abstand von 19„, 21“ und 23“ bei einer Breite von 800 mm.
Empfohlenes Stabilisierungsset RAX-VR-Txx-Yx für 800 mm breite Verteiler. Seine Montage stabilisiert den Verteiler und ermöglicht gleichzeitig eine vertikale Kabelführung.
Enthalten:
- Seitenwandschlüssel 2x
- Türschlüssel 2x
- Käfigmutter M6 16x
- Bürstenleiste 1x
- Einfassband 1m
- Nivellierfüße 4x
- Mutter M10 4x
| Farbe: | keine Angabe |
|---|---|
| Sperrgut: | Sperrgut |
