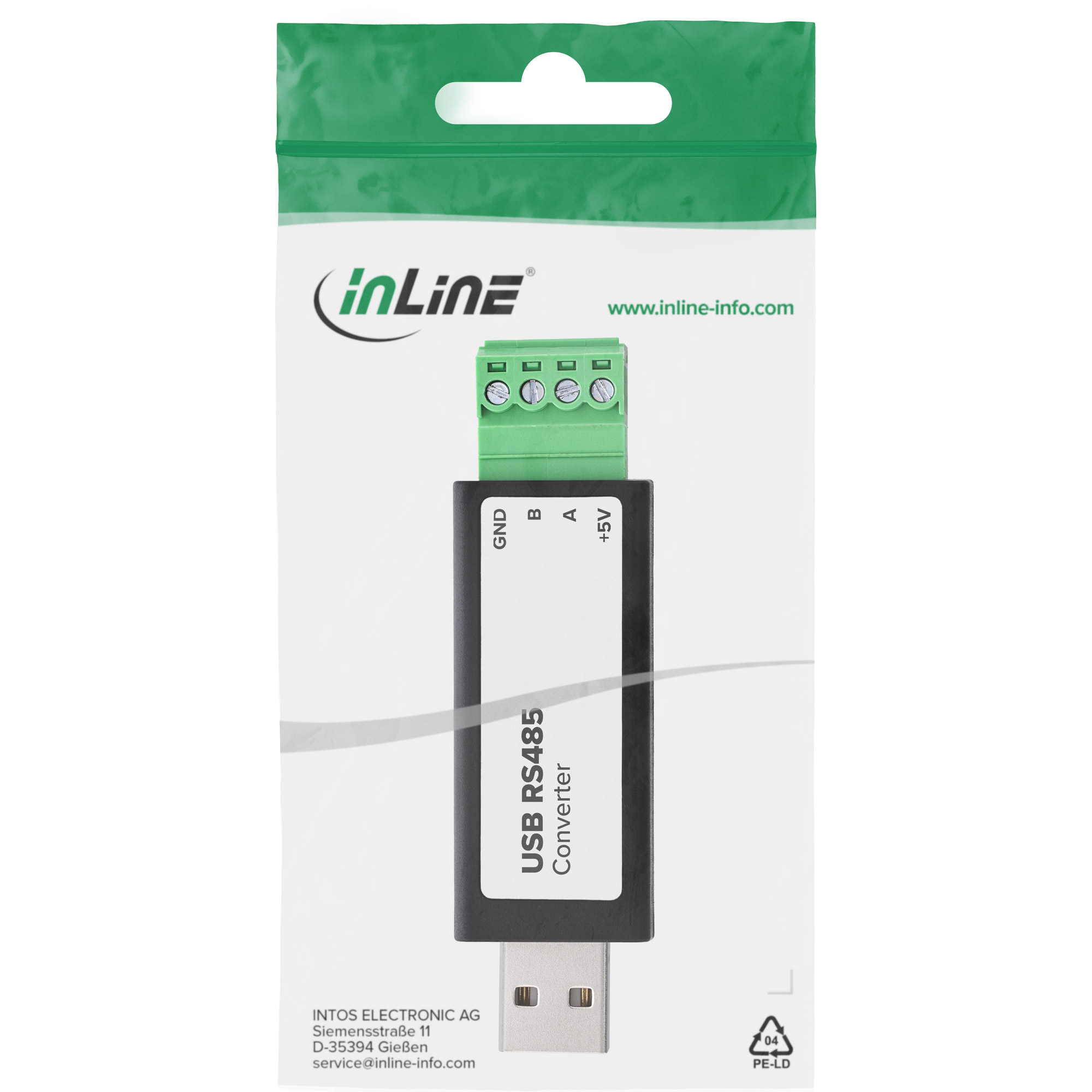

InLine® USB zu Seriell RS485 Konverter mit FTDI Chipsatz

USB zu RS485 Konverter für Modbus-RTU und zuverlässige serielle Datenkommunikation

• Einfache RS485-Kommunikation: Verbindet Computer mit USB-A-Anschluss direkt mit RS485-Geräten und Bus-Systemen. Die Kommunikation erfolgt über einen virtuellen COM-Port und ermöglicht die Nutzung bestehender Software ohne aufwendige Anpassungen.
• Automatische Datenübertragung: Die hardwareseitige Richtungsumschaltung übernimmt den Wechsel zwischen Senden und Empfangen selbstständig. Eine Konfiguration über RTS-/CTS-Signale oder zusätzliche Softwarebefehle ist nicht erforderlich und erleichtert die Inbetriebnahme.
• Für Modbus-RTU und weitere RS485-Anwendungen: Geeignet für Industrieautomation, Gebäudeautomation, Mess- und Regeltechnik sowie Energieerfassung. Unterstützt Baudraten von 300 bis 512.000 b/s und RS485-Leitungslängen bis ca. 1,2 km.
• Zuverlässiger Betrieb: Der integrierte 120 O Terminierungswiderstand reduziert Signalreflexionen auf längeren Busleitungen. ESD-Schutz, Schutzdioden sowie rückstellbare Sicherungen tragen zu einem sicheren Betrieb bei.
• Hohe Kompatibilität: Der FTDI FT232RNL Chipsatz unterstützt Windows XP, 7, 8, 8.1, 10 und 11 sowie Linux, macOS, Android und Windows CE. Zusätzlich steht ein USB-versorgter 5 V-Ausgang mit bis zu 400 mA für Geräte mit geringer Stromaufnahme zur Verfügung.

Der InLine USB zu RS485 Konverter verbindet einen Computer mit USB-A-Anschluss mit Geräten und Netzwerken, die eine RS485-Schnittstelle verwenden. Die Kommunikation erfolgt über einen virtuellen COM-Port und ermöglicht die Nutzung vorhandener Software ohne umfangreiche Anpassungen.

Der integrierte FTDI FT232RNL Chipsatz sorgt für eine zuverlässige Datenübertragung. Die automatische hardwareseitige Richtungsumschaltung übernimmt den Wechsel zwischen Senden und Empfangen vollständig selbstständig. Eine Konfiguration über RTS-/CTS-Signale oder Softwarebefehle ist nicht erforderlich.

• Produkttyp: USB zu Seriell RS485 Konverter
• Chipsatz: FTDI FT232RNL
• Hostanschluss: USB-A
• Geräteanschluss: RS485 Schraubklemme

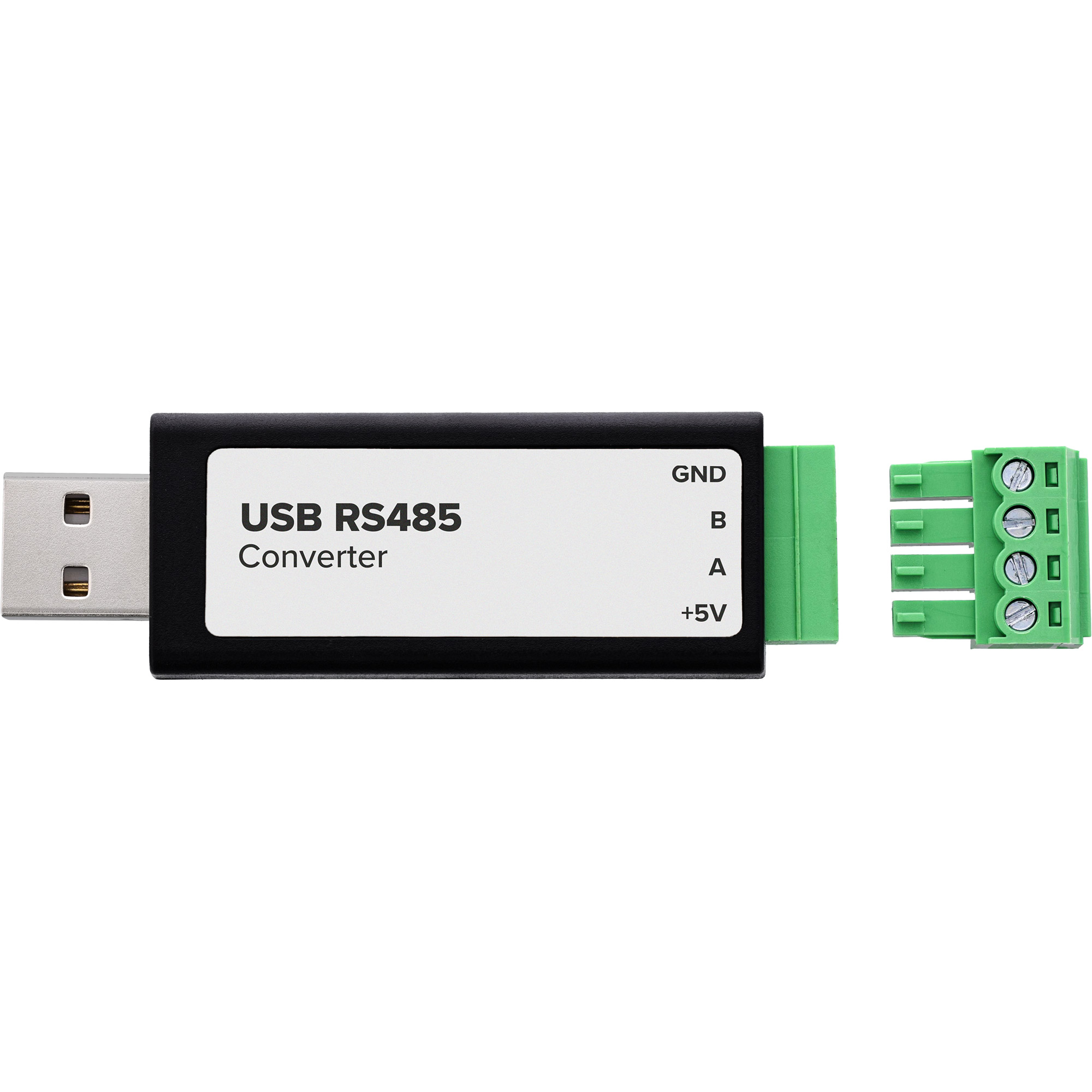

• Anschlussbelegung: GND, A, B, +5 V (Masse, RS485+, RS485-, Spannungsversorgung)
• Baudrate: 300 bis 512.000 b/s
• Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
• Maximale RS485-Leitungslänge: bis ca. 1,2 km
• Maximale USB-Kabellänge: bis ca. 5 m
• Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen)
• Abschlusswiderstand: Integrierter 120 O Terminierungswiderstand
• +5 V-Ausgang: USB-versorgter 5 V-Ausgang für Geräte mit geringer Stromaufnahme (max. 400 mA)
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• RS485-Schutz: Schutzdioden, rückstellbare Sicherung

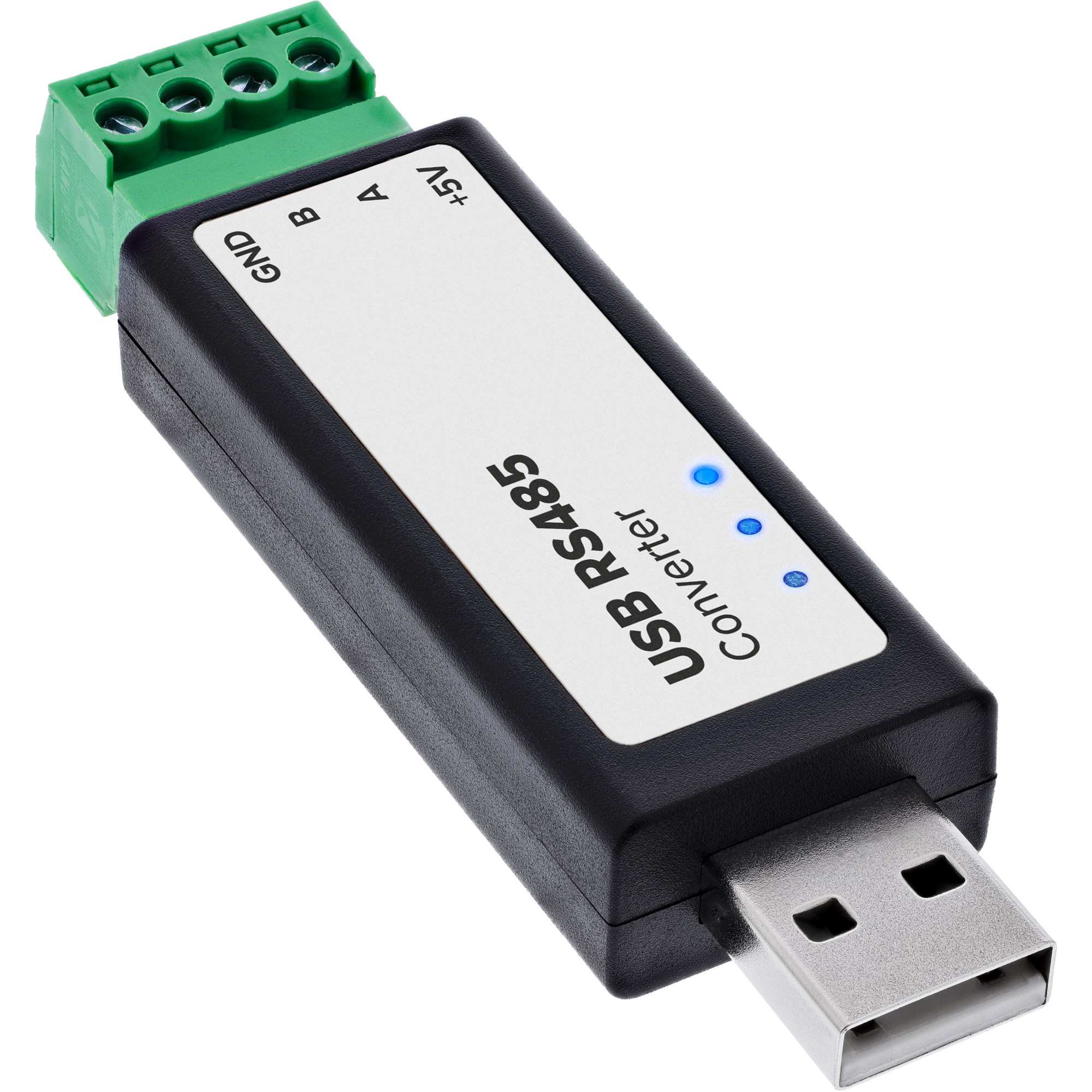

• Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
• Unterstützte Betriebssysteme: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android, Windows CE
• Betriebstemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
• Der integrierte 120 O Terminierungswiderstand reduziert Signalreflexionen bei längeren Busleitungen.
• Die automatische Richtungsumschaltung übernimmt die Umschaltung zwischen Senden und Empfangen vollständig hardwareseitig. Eine Konfiguration über RTS-/CTS-Signale oder Softwarebefehle ist nicht erforderlich.
