InLine® Industrie 2-Port Mini Charger, USB-C, PD 200W

USB-C 2-Port Ladegerät mit 200 W für 12-24 V DC und Power Delivery

• Hohe Ladeleistung mit 200 W Gesamtleistung: Versorgt zwei USB-C-Geräte gleichzeitig mit bis zu 100 W pro Port über Power Delivery und ermöglicht effizientes Schnellladen bei hohem Energiebedarf.
• Direkter Betrieb an 12-24 V DC: Nutzt vorhandene Gleichstromquellen ohne zusätzliches Netzteil und eignet sich für feste Integration in technische Systeme oder mobile Anwendungen.
• Dual USB-C mit moderner Schnellladetechnologie: Unterstützt Power Delivery 3.0 sowie PPS und weitere Ladeprotokolle für flexible und gerätegerechte Energieversorgung.
• Flexible Anschlussmöglichkeiten für einfache Integration: Bietet DC-Hohlstecker 5,5 x 2,5 mm und Terminalblock für unterschiedliche Installationsarten in bestehenden Umgebungen.
• Robustes Design mit Schutzfunktionen: Metallgehäuse sowie Überstromschutz, Überspannungsschutz und ESD-Schutz sorgen für zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.

Der InLine Industrie 2-Port Mini Charger bietet eine leistungsstarke Lösung zum Laden von USB-C-Geräten über vorhandene 12-24 V DC Stromquellen. Er eignet sich für Anwendungen, bei denen keine klassische Steckdose verfügbar ist und eine direkte Integration in bestehende Systeme erforderlich ist.

Technische Eigenschaften

Schnittstellen

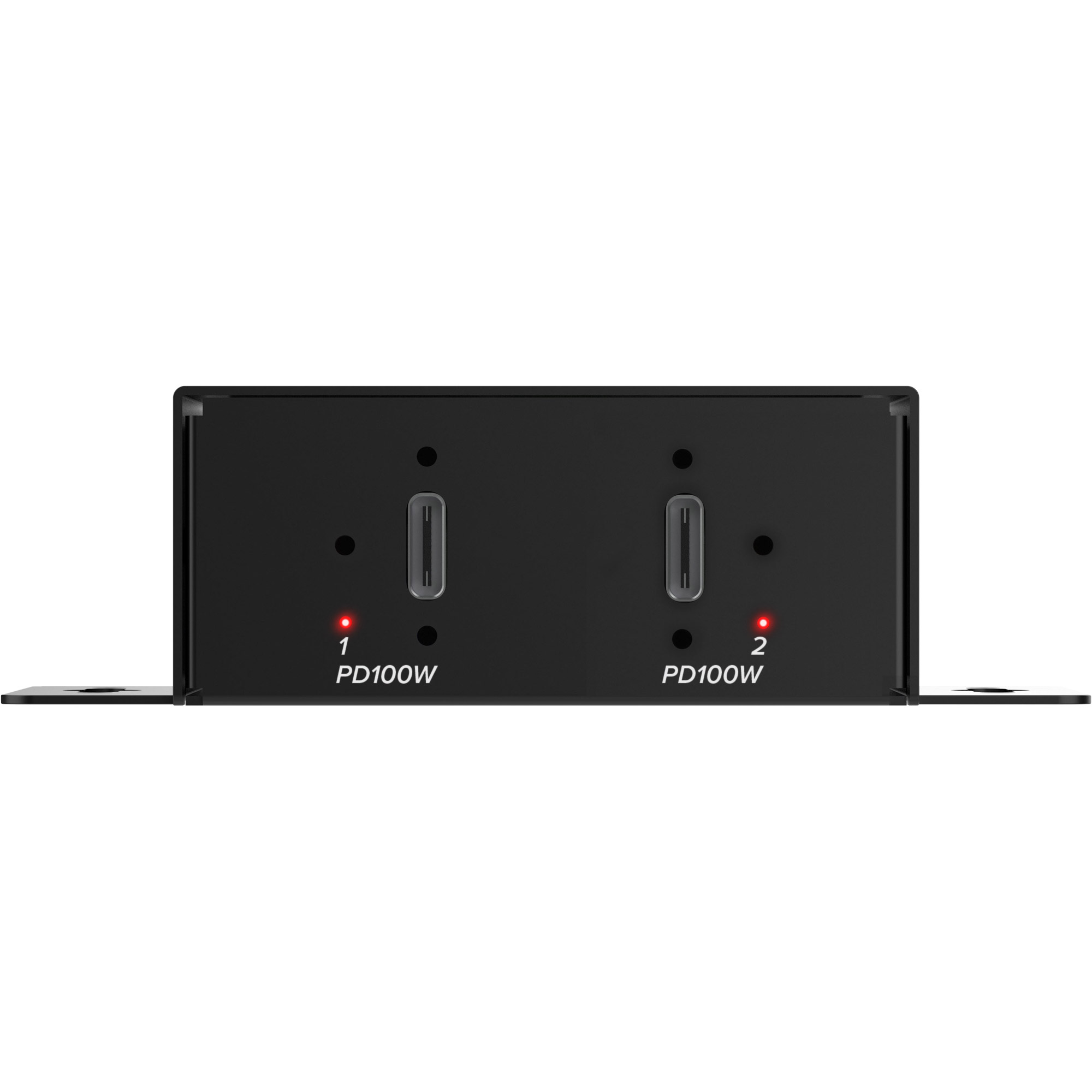

• 2x USB-C (Ladeanschlüsse)

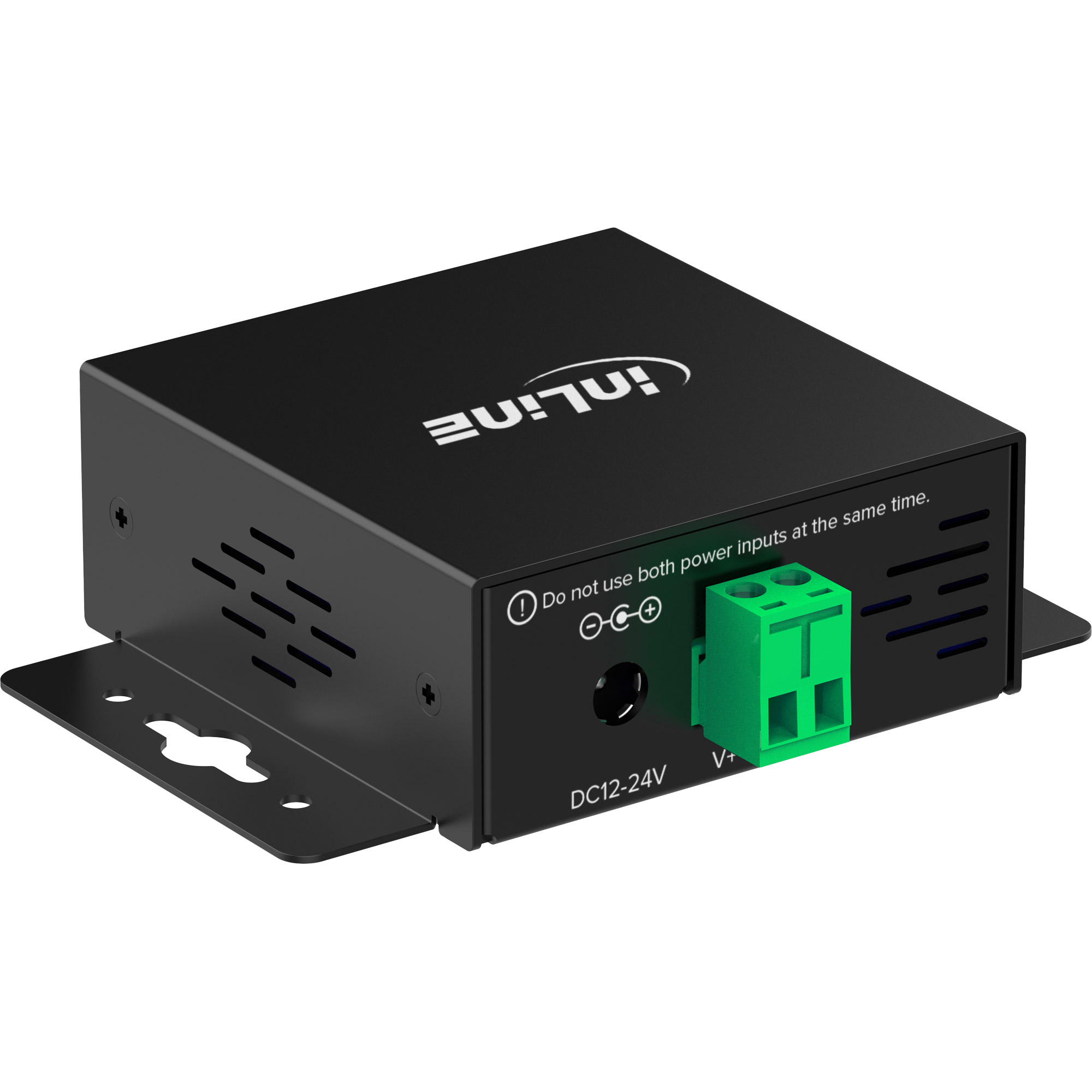

• 1x DC-Eingang (5,5 x 2,5 mm)
• 1x 2-poliger Terminalblock

Datenübertragung

• Keine Datenübertragung, ausschließlich Ladefunktion

Stromversorgung

• Eingangsspannung: 12-24 V DC (empfohlen)
• Minimal: 10,5 V DC
• Maximal: 28 V DC (nicht überschreiten)
  Maximale Gesamtleistung: 200 W
• USB-C1: bis zu 100 W (PD 3.0, bis 20 V / 5 A)
• USB-C2: bis zu 100 W (PD 3.0, bis 20 V / 5 A)
• Hinweis: Der Artikel wird ohne Netzteil geliefert. Empfohlen wird ein 24 V 10 A Netzteil. Alternativ können Netzteile mit DC-Stecker (5,5 x 2,5 mm) im Bereich von 12 V bis 24 V verwendet werden.
• Hinweis: Die verwendete Stromquelle muss eine höhere Leistung bereitstellen können als die Summe der angeschlossenen Verbraucher, um einen stabilen Betrieb sicherzustellen.

Schutzfunktionen

• Überstromschutz
• Überspannungsschutz
• ESD-Schutz

Kompatibilität / Ladeprotokolle und Leistungsprofile

USB-C1 (bis 100 W):
USB Power Delivery 3.0 (PD3.0):

• 5 V / 3 A
• 9 V / 3 A
• 12 V / 3 A
• 15 V / 3 A
• 20 V / 5 A
• PPS (Programmable Power Supply): 3,3-21 V
• Unterstützte Protokolle: QC4+, SCP, AFC, FCP, Apple 2.4A, BC1.2

USB-C2 (bis 100 W):
USB Power Delivery 3.0 (PD3.0):

• 5 V / 3 A
• 9 V / 3 A
• 12 V / 3 A
• 15 V / 3 A
• 20 V / 5 A
• PPS (Programmable Power Supply): 3,3-21 V
• Unterstützte Protokolle: QC4+, SCP, AFC, FCP, Apple 2.4A, BC1.2

Gehäuse

• Metallgehäuse

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +70 °C
• Lagertemperatur: 0 °C bis +60 °C
• Luftfeuchtigkeit: 10-85 % (nicht kondensierend)

Lieferumfang

• 1x InLine Industrie 2-Port Mini Charger, USB-C, PD 200 W

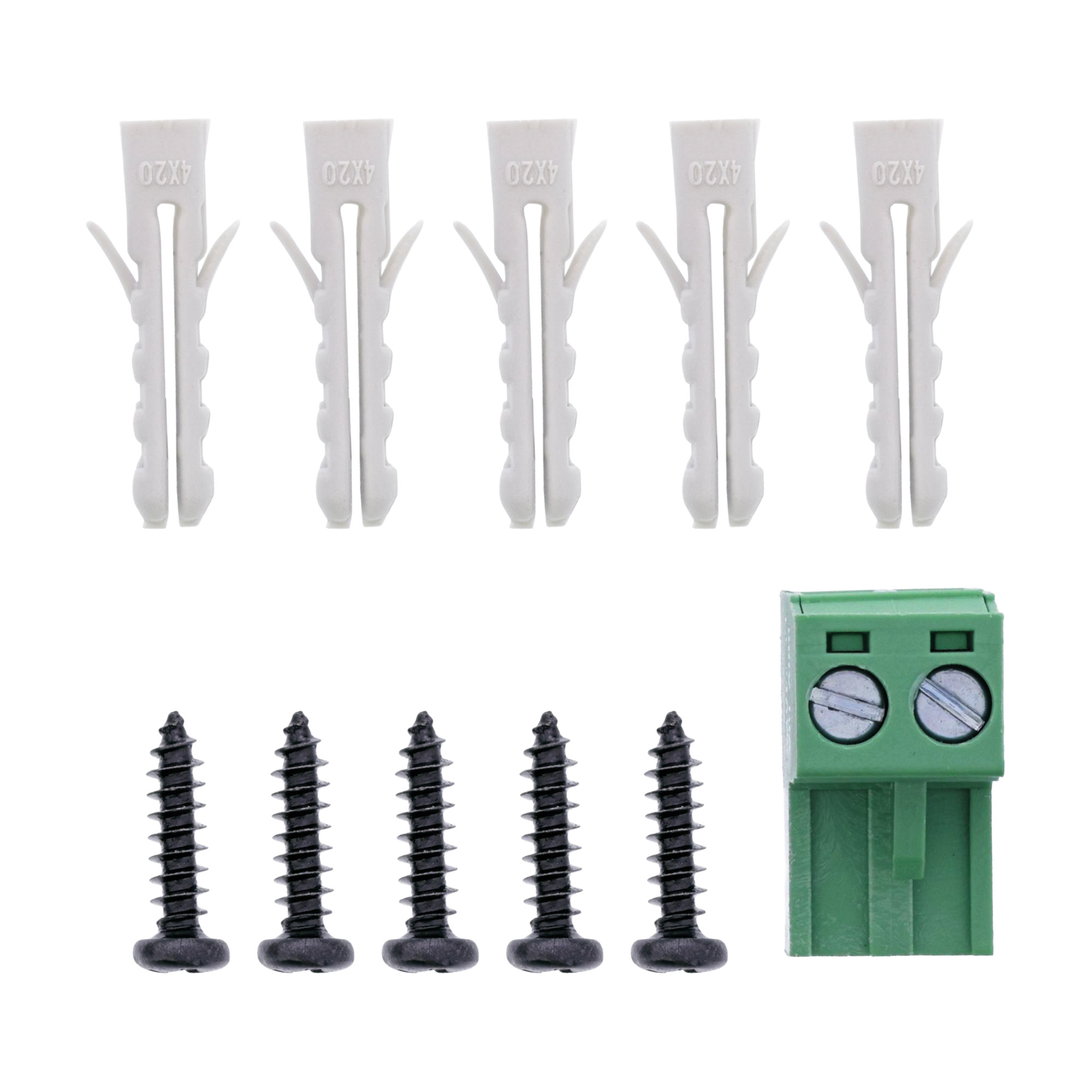

• 1x Montagesatz
• 1x Terminal Block
• 1x Bedienungsanleitung (Deutsch / Englisch)
