ATEN VE1812 Video-Extender HDMI HDBaseT mit POH, 4K2K, 100m
Produktinformationen "ATEN VE1812 Video-Extender HDMI HDBaseT mit POH, 4K2K, 100m"

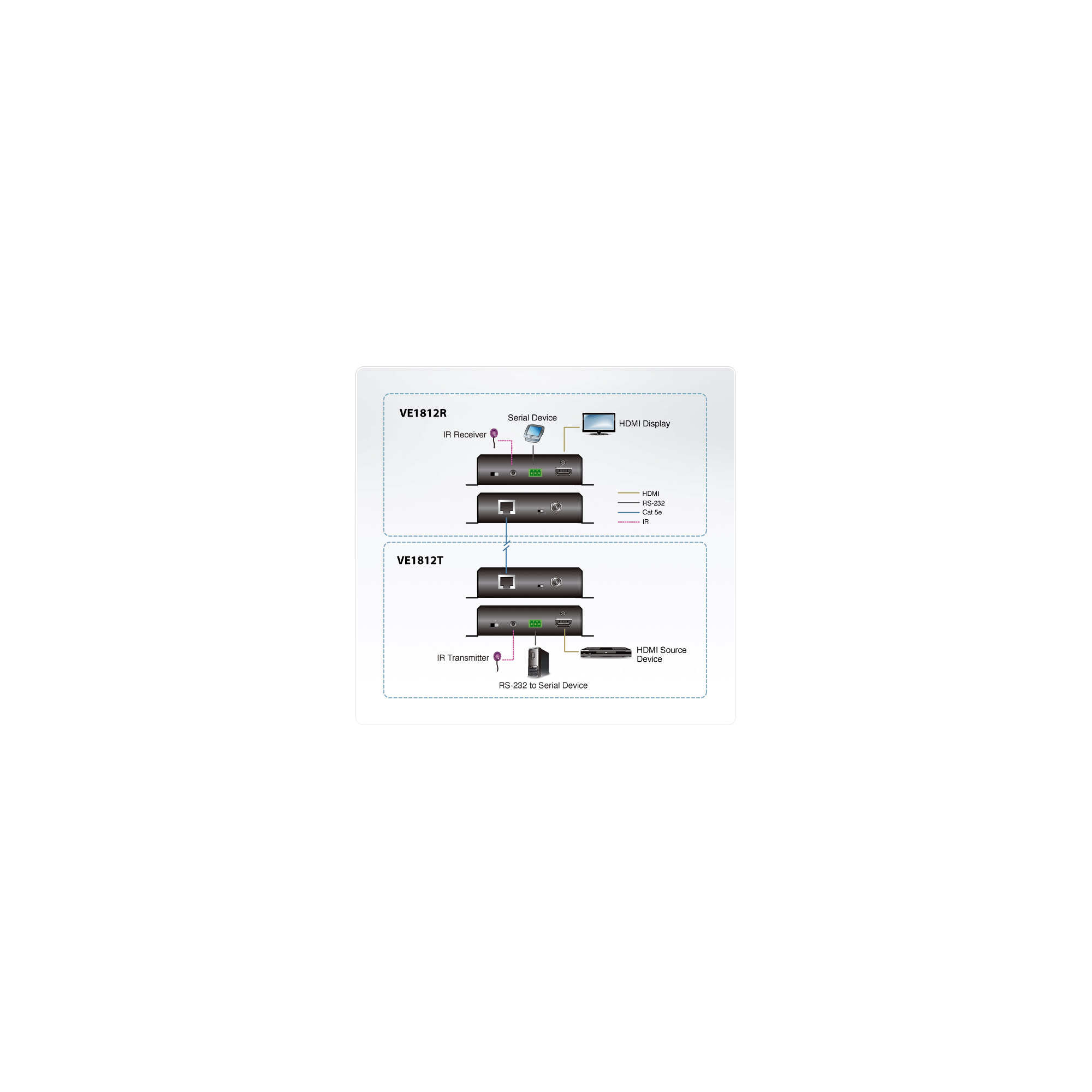

Der VE1812 HDMI HDBaseT Extender mit POH ist die ideale Lösung für den Anschluss von Geräten an entfernten Standorten bis zu 100m über ein einziges Cat 5e / 6 / 6a Kabel. Wenn der Long Reach Mode aktiviert ist, kann der VE1812 das HDMI-Signal auf bis zu 150m bei 1080p erweitern. br> br>Der VE1812 unterstützt RS-232- und IR-Signaldurchschleifung, so dass Sie das HDMI-Quellgerät von der Empfängereinheit (VE1812R) aus steuern und gleichzeitig von der Sendeeinheit (VE1812T) auf das HDMI-Anzeigegerät zugreifen können. Die IR-Signale können auch in beide Richtungen erweitert werden. br> br>Der VE1812 verfügt über Power over HDBaseT (POH), das die Stromversorgung von Tx zu Rx über Cat 5e / 6 / 6a Kabel ohne zusätzliches Netzteil ermöglicht. Der VE1812 ist HDMI- (3D, Deep Color, 4kx2k) und HDCP-kompatibel. Bei der Übertragung von HDMI / 4K mit einem Cat 6a oder ATEN 2L-2910 Cat 6 Kabel kann die maximale Entfernung bis zu 100 Meter betragen. Der VE1812 eignet sich perfekt für digitale Klassenzimmer, Videokonferenzräume, Spiele oder andere Installationen, die eine hervorragende Videoqualität erfordern. br>
- HDBaseT Konnektivität – erweitert eine HDMI Verbindung über eine längere Strecke über ein Cat 5e/6/6a Kabel
- Unterstützt HDBaseT Lange Reichweite Modus – Bis zu einer maximalen Reichweite von 150 Metern bei 1080p
- 4k x 2k HDMI Übertragungsstrecke bis zu 100 m über Cat 6a oder ATEN 2L-2910 Cat 6 Kabel
- HDBaseT Anti-Jamming – widersteht Signalstörungen bei Übertragung von hochqualitativem Video durch HDBaseT Technologie
- POH (Power over HDBaseT) – sorgt für Strom vom Sender zum Empfänger über eine lange Distanz über ein Cat 5e/6/6a Kabel
- Bidirektionaler RS-232 Kanal – ermöglicht Ihnen den Anschluss an serielle Terminals oder serielle Geräte, z.B. Touchscreens und Strichcodeleser
- Bidirektionaler IR-Kanal – Zwei-Wege IR-Protokollübertragung durch einen IR-Port. IR Übertragung wird pro Richtung gleichzeitig verarbeitet
- Rack-Montage möglich
- 1x VE1812T HDMI HDBaseT Sender mit POH
- 1x VE1812R HDMI HDBaseT Empfänger mit POH
- 1x 0AD9-1F05-30EG Netzteil
- 1x 2XRT-0004G IR Sender
- 1x 2XRT-0003G-1 IR Empfänger
- 2x RS-232 Anschlussblöcke
- 1x Benutzeranleitung
| Function | VE1812R | VE1812T |
| Videoeingang | ||
| Schnittstellen | Nicht verfügbar | 1 x HDMI-Typ-A-Buchse (Schwarz) |
| Impedanz | Nicht verfügbar | 100 ? |
| Max. Entfernung | Nicht verfügbar | 1,8 m |
| Videoausgang | ||
| Schnittstellen | 1 x HDMI-Typ-A-Buchse (Schwarz) | Nicht verfügbar |
| Impedanz | 100 ? | Nicht verfügbar |
| Video | ||
| Max. Datenrate | 10,2 Gbps (3,4 Gbps pro Schiene) | 10,2 Gbps (3,4 Gbps pro Schiene) |
| Max. Pixeltakt | 340 MHz | 340 MHz |
| Konformität | HDMI (3D, Deep Color, 4K) HDCP-kompatibel Consumer Electronics Control (CEC) | HDMI (3D, Deep Color, 4K) HDCP-kompatibel Consumer Electronics Control (CEC) |
| Max. Auflösungen / Entfernung | Bis 4K bei 70 m (Cat 5e/6) / 100 m (Cat 6a); 1080p bei 100 m (Cat 5e/6/6a) *4K-Unterstützung: 4096 x 2160 / 3840 x 2160 bei 60 Hz (4:2:0); 4096 x 2160 / 3840 x 2160 bei 30 Hz (4:4:4) | Bis 4K bei 70 m (Cat 5e/6) / 100 m (Cat 6a); 1080p bei 100 m (Cat 5e/6/6a) *4K-Unterstützung: 4096 x 2160 / 3840 x 2160 bei 60 Hz (4:2:0); 4096 x 2160 / 3840 x 2160 bei 30 Hz (4:4:4) |
| Audio | ||
| Eingang | Nicht verfügbar | 1 x HDMI-Typ-A-Buchse (Schwarz) |
| Ausgang | 1 x HDMI-Typ-A-Buchse (Schwarz) | Nicht verfügbar |
| Steuerung | ||
| RS-232 | Anschluss: 1 x Anschlussblock, 3-polig Baudrate: 19200, Datenbits: 8, Stoppbits: 1, keine Parität und Flusskontrolle | Anschluss: 1 x Anschlussblock, 3-polig Baudrate: 19200, Datenbits: 8, Stoppbits: 1, keine Parität und Flusskontrolle |
| IR | 1 x Mini-Stereobuchse (Schwarz) | 1 x Mini-Stereobuchse (Schwarz) |
| Schalter | ||
| Lange Reichweite Modus Schalter | 1 x Schiebeschalter - EIN/AUS | 1 x Schiebeschalter - EIN/AUS |
| Firmware-Aktualisierung | 1 x Schiebeschalter - EIN/AUS | 1 x Schiebeschalter - EIN/AUS |
| Stromversorgung | ||
| Anschlüsse | 1 x Gleichspannungsanschluss (Schwarz) ohne Sperre | 1 x Gleichspannungsanschluss (Schwarz) ohne Sperre |
| Verbrauch | 5 V Gleichspannung, 6,4 W | 5V Gleichspannung, 4,3 W |
| Umgebung | ||
| Betriebstemperatur | 0 - 40°C | 0 - 40°C |
| Aufbewahrungstemperatur | -20 - 60°C | -20 - 60°C |
| Feuchtigkeit | 0 - 80% relative Luftfeuchte, nicht kondensierend | 0 - 80% relative Luftfeuchte, nicht kondensierend |
| Physikalische Eigenschaften | ||
| Gehäuse | Metall | Metall |
| Gewicht | 0,45 kg (0,99 lb) | 0,47 kg (1,04 lb) |
| Abmessungen (L x B x H) mit Halterung | 14,04 x 12,30 x 3,00 cm (5,53 x 4,84 x 1,18 Zoll) | 14,04 x 12,30 x 3,00 cm (5,53 x 4,84 x 1,18 Zoll) |
| Abmessungen (L x B x H) ohne Halterung | 13,60 x 10,10 x 2,90 cm (5,35 x 3,98 x 1,14 Zoll) | 13,60 x 10,10 x 2,90 cm (5,35 x 3,98 x 1,14 Zoll) |
| Hinweis | Bei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden. |
| Farbe: | keine Angabe |
|---|
