ATEN VC840 HDMI zu 3G SDI Audio-Wandler
Produktinformationen "ATEN VC840 HDMI zu 3G SDI Audio-Wandler"
Der HDMI-auf-3G-/HD-/SD-SDI-Konverter VC840 wandelt HD-Signale auf professionelle Weise in Echtzeit um. Die SDI- und HDMI-Signalumwandlung geschieht vollständig digital. Dadurch sind die Bild- und Tonübertragung völlig verlustfrei. Der VC840 besitzt zwei SDI-Ausgänge mit stabilisiertem Taktsignal für zwei Bildschirme. Der VC840 ist zweifellos die sicherste Art, Signale umzuwandeln, wenn Sie A/V-Inhalte anzeigen und übertragen müssen.
- Wandelt Bild und Ton eines HDMI-Eingangssignals in Echtzeit und verlustfrei in verschiedene 3G-/HD-/SD-SDI-Formate um
- Unterstützt analoge Stereo- und digitale Tonausgabe über Koaxialanschluss
- HDMI (Deep Color)
- LED-Anzeige für Stromversorgung und Signalzustand
- SDI-übertragungswege bis 90 m (3G-SDI), 150 m (HDSDI) und 300 m (SD-SDI) über RG6
- Unterstützte SDI-Formate:
- SD-SDI (SMPTE 259M, bis 270 Mbps)
- HD-SDI (SMPTE 292M, 296M, bis 1,485 Gbps)
- 3G-SDI (SMPTE 424M, 425M Level A, bis 2,97 Gbps) - Unterstütze Bildformate:
- 525i@59,96, 625i@50
- 720p@50/59,94/60
- 1080i@50/59.94/60
- 1080p@23,97/24/25/29,97/30/50/59,94/60
- 2048 x 1080 - Unterstützt 8 Tonkanäle mit 48 kHz Abtastfrequenz

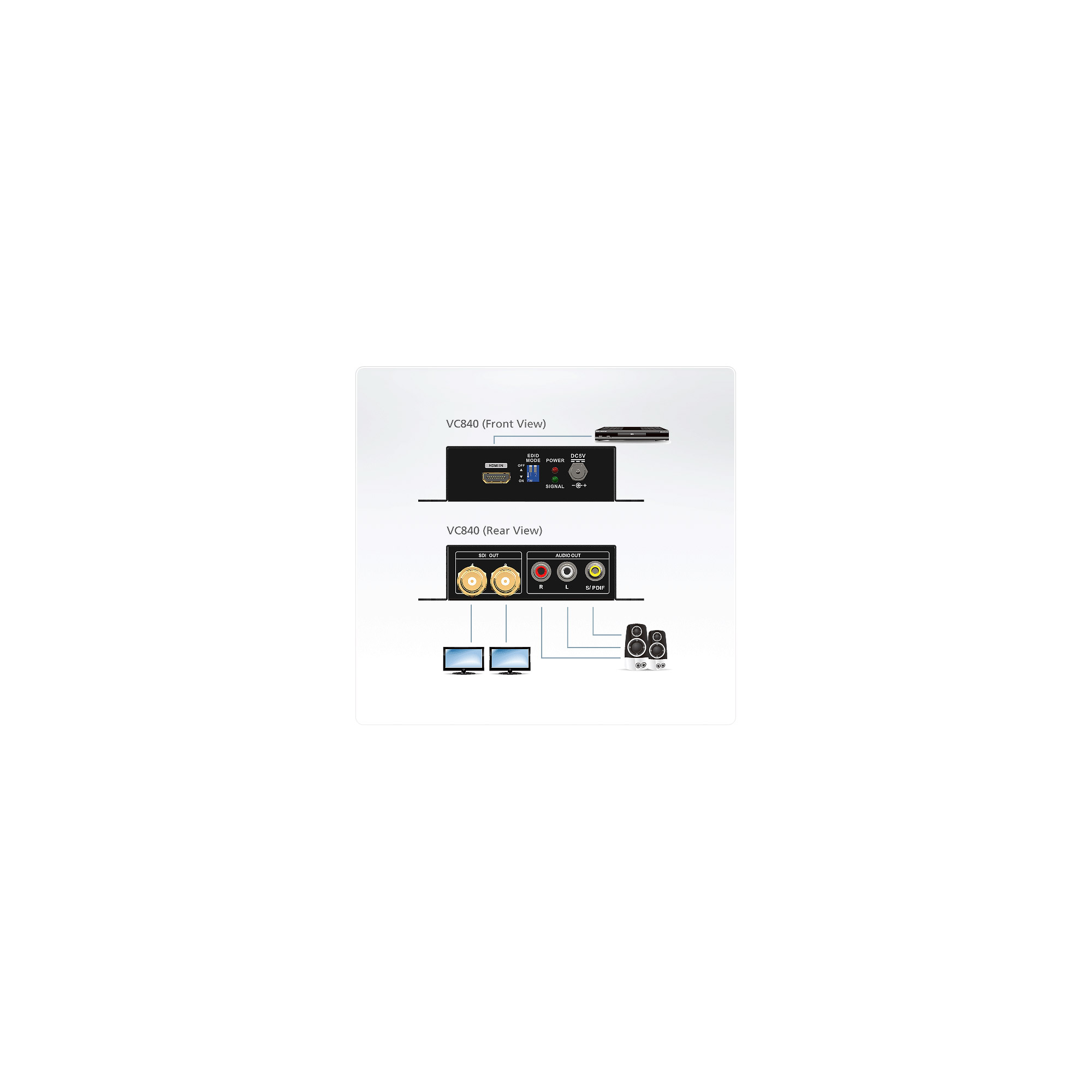

- 2 SDI-Ausgänge mit stabilisiertem Taktsignal für zwei Bildschirme.
- Automatische Erkennung des Signaltyps 3G/HD/SD-SDI
- Umtaktung von SDI-Signalen für Kaskadenschaltung zur Verlängerung der übertragungswege
- Mechanisch gesicherter Stecker für die Stromversorgung zur unterbrechungsfreien Datenübertragung
- Auswählbare EDID-Einstellungen und EDID-Lernfunktion
- 1x VC840 HDMI-auf-3G-/HD-/SD-SDI-Konverter
- 1x 0AD6-1F05-26EG Netzteil
- 1x Benutzerhandbuch
| Videoeingang | |

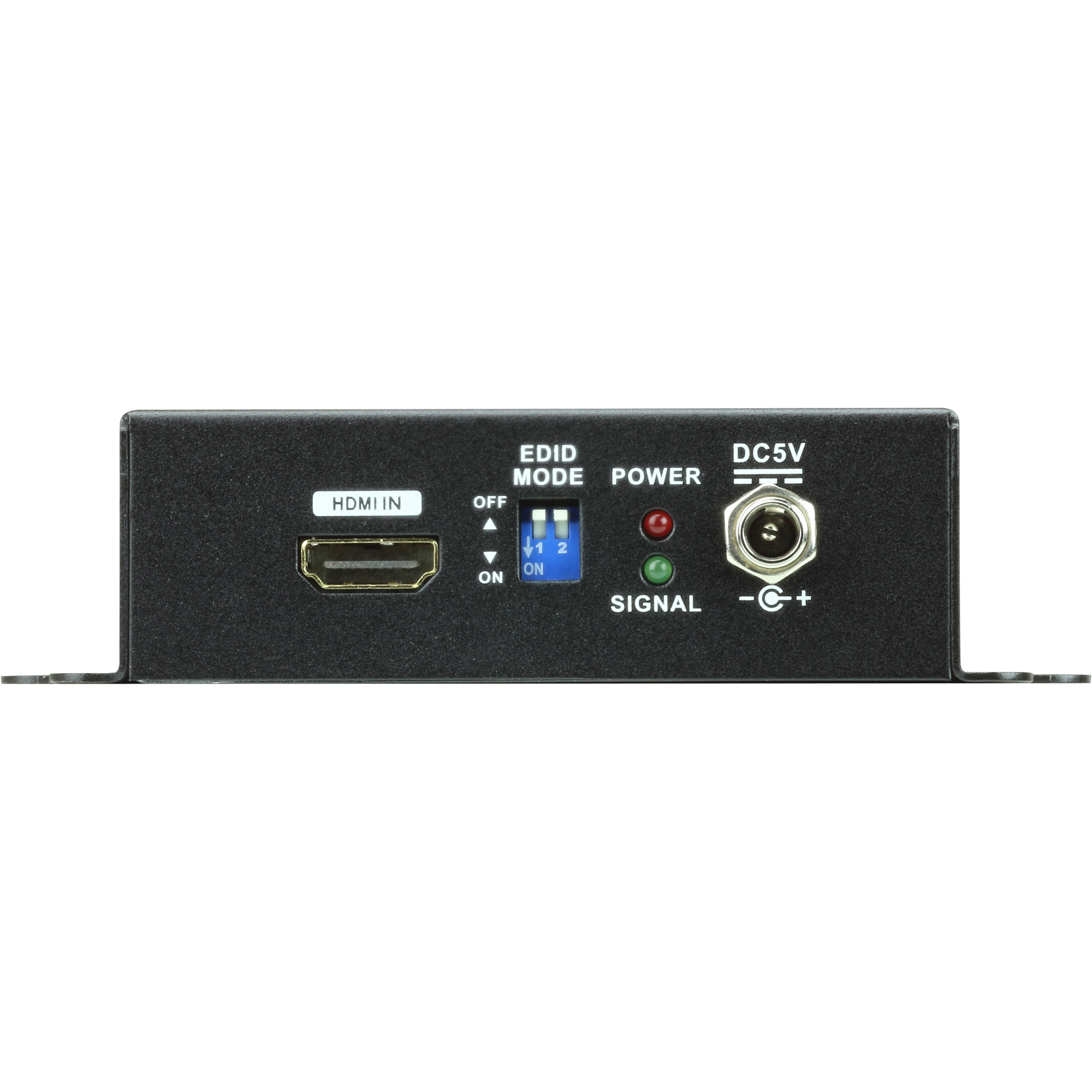

| Schnittstellen | 1 x HDMI-Typ-A-Buchse (Schwarz) |
| Impedanz | 100 ? |
| Videoausgang | |

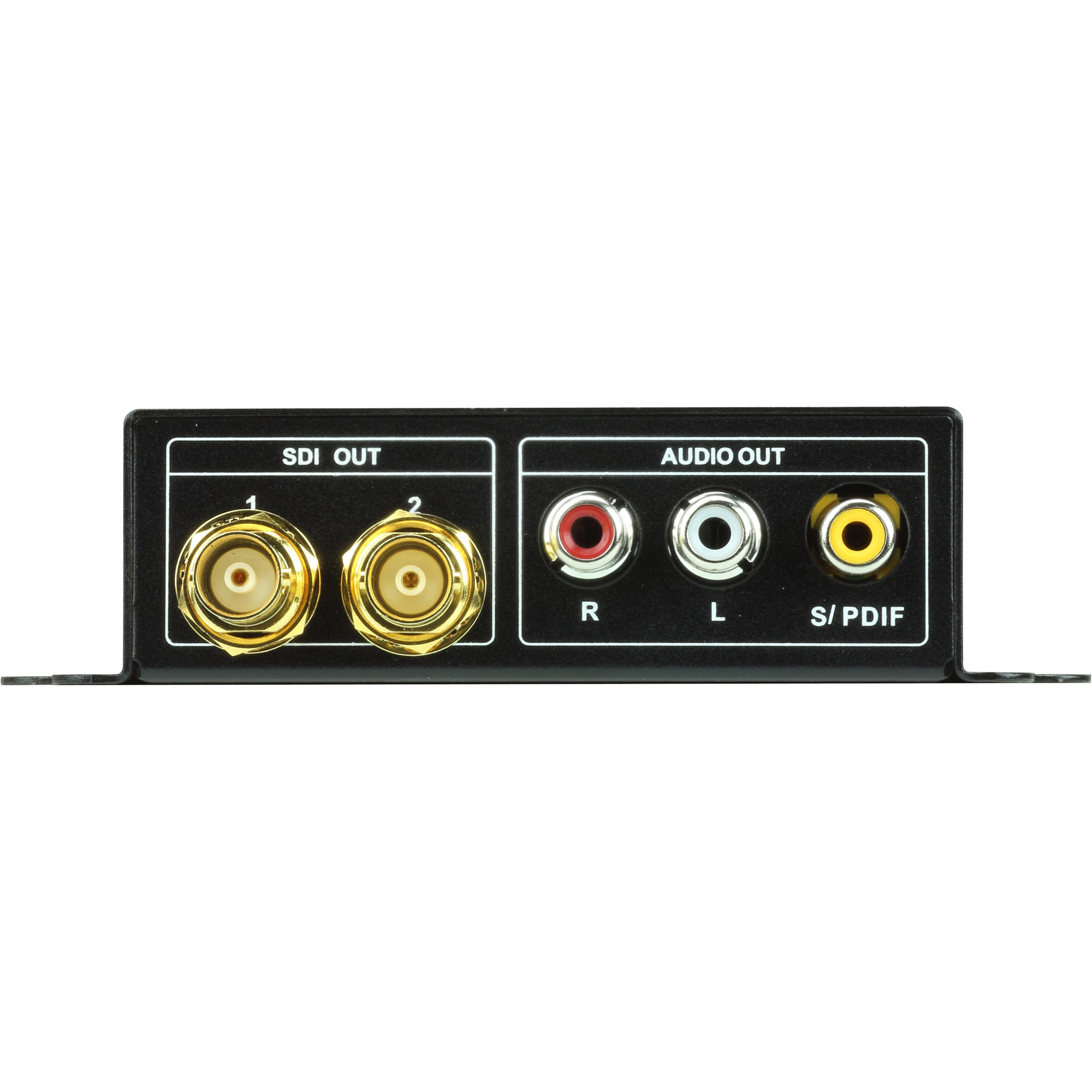

| Schnittstellen | 2 x BNC (Golden) |
| Impedanz | 75 ? |
| Video | |
| Max. Datenrate | 2,97 Gb/s |
| Max. Pixeltakt | 148,5 MHz |
| Unterstützte Auflösungen | NTSC bei 59,96 Hz, PAL bei 50 Hz; 720p bei 50/59,94/60 Hz; 1080i bei 50/59,94/60 Hz; 1080p bei 23,97/24/25/29,97/30/50/59,94/60 Hz |
| Max. Entfernung | 90 m (3G-SDI); 150 m (HD-SDI); 300 m (SD-SDI) |
| Audio | |
| Ausgang | Analog: 2 x Cinch (Rot/Weiß) Digital: 1 x Cinch (Gelb) |
| SDI-Formate | SD-SDI (SMPTE 259M, bis 270 Mb/s) HD-SDI (SMPTE 292M, 296M, bis 1,485 Gb/s) 3G-SDI (SMPTE 424M, 425M Level A, bis 2,97 Gb/s) |
| EDID-Einstellungen | EDID-Modus: Lernen |
| Anschlüsse | |
| Stromversorgung | 1 x Gleichspannungsanschluss |
| Stromverbrauch | DC5V:3.225WBTU |
| Umgebung | |
| Betriebstemperatur | 0 – 40 °C |
| Aufbewahrungstemperatur | -20 - 60 ºC |
| Feuchtigkeit | 20 – 90% relative Luftfeuchte, nicht kondensierend |
| Physikalische Eigenschaften | |
| Gehäuse | Metall |
| Gewicht | 0.29 kg ( 0.64 lb ) |
| Abmessungen (L x B x H) | 12.20 x 10.70 x 3.04 cm (4.8 x 4.21 x 1.2 in.) |
| Kartonposten | 5 Stk. |
| Hinweis | Bei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden. |
| Farbe: | keine Angabe |
|---|
