ATEN SN3402P 2-Port RS-232/422/485 Secure Device Server mit PoE
Produktinformationen "ATEN SN3402P 2-Port RS-232/422/485 Secure Device Server mit PoE"

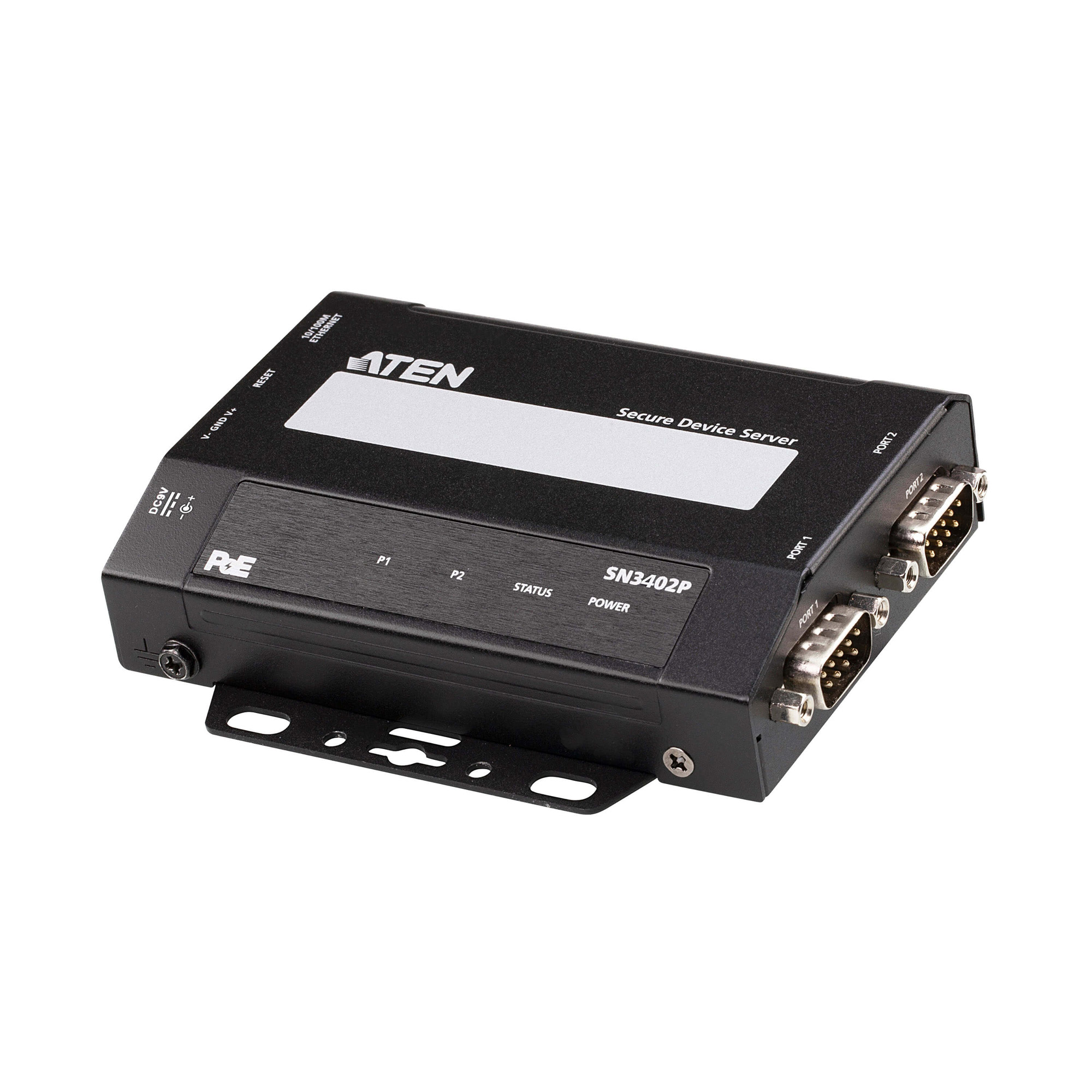

Der Secure Device Server SN3402P ist ein externes IP-basiertes Netzwerkgerät, das ältere serielle RS-232/422/485-Geräte sicher an ein Ethernet-Netzwerk anschließt und den Remote-Zugriff von einem beliebigen Computer aus ermöglicht.

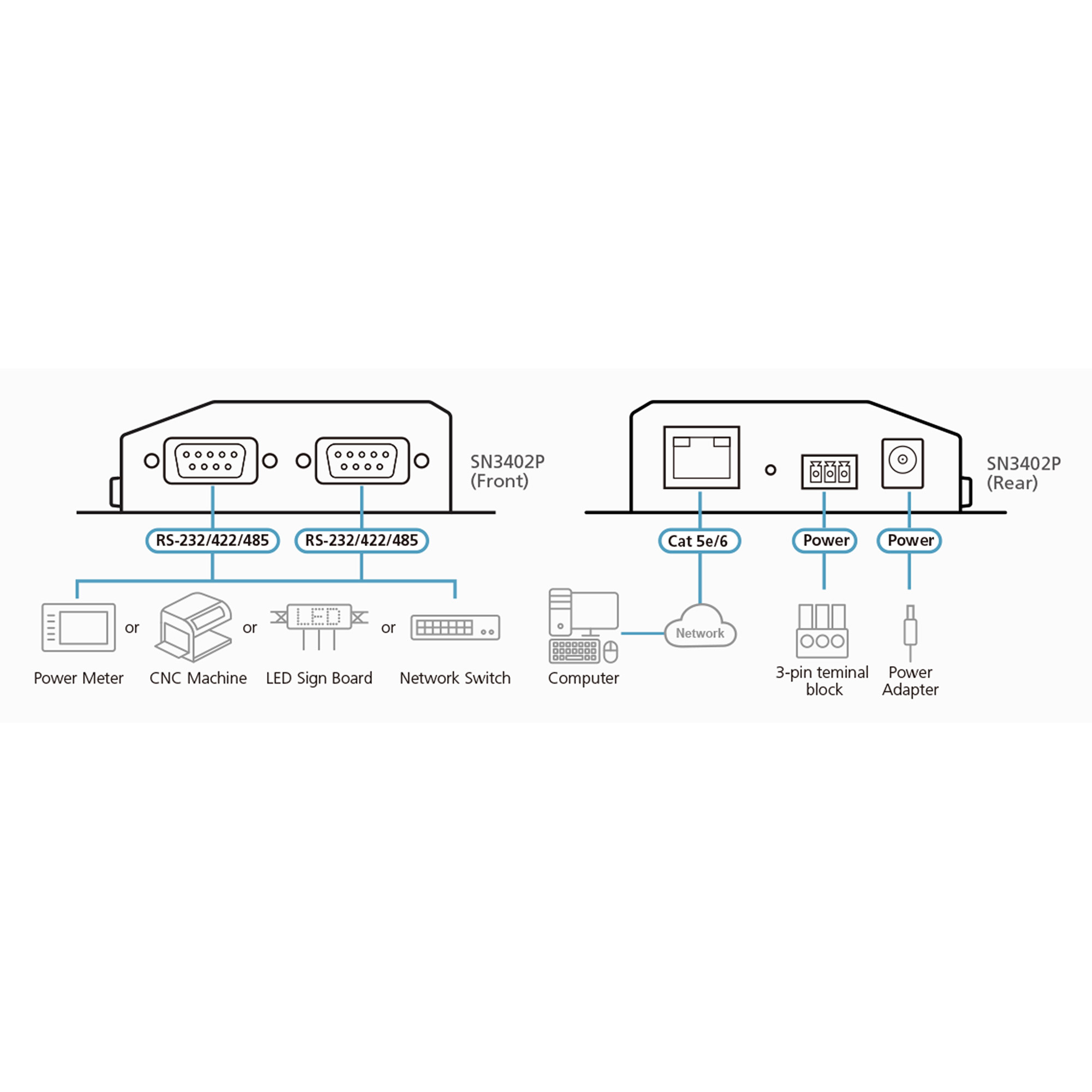

Der SN3402P eignet sich besonders für industrielle Prozesssteuerungsanwendungen, da in vielen Branchen Supervisory Control and Data Acquisition (SCADA)-Systeme zur Erfassung von Daten von SPS, Messgeräten und Sensoren über serielle Schnittstellen weit verbreitet sind. Der SN3402P übersetzt Daten bidirektional zwischen seriellen und Ethernet-Formaten und ermöglicht den Zugriff auf die Daten aller Datenerfassungsgeräte von lokalen und Remote-Standorten über ein Ethernet-Netzwerk.
Der SN3402P verfügt über eine Reihe von nützlichen Betriebsmodi. Er unterstützt sichere TCP-Server/Client-, sichere serielle Tunneling-Server/Client-, sichere Real-COM- und Konsolenmanagement-Modi für sicherheitskritische Anwendungen, wie z. B. Telekommunikation, Zugangskontrolle und Remote Site Management. Darüber hinaus können die IEEE 802.3af-kompatiblen Modelle von einem PoE-PSE-Gerät ohne zusätzliches Netzteil mit Strom versorgt werden.
Der SN3402P kann als Standard-Modbus-Gateway verwendet werden, um zwischen den Protokollen Modbus-TCP und Modbus-RTU/ASCII zu konvertieren. Er kann serielle Modbus-Slave-Geräte nahtlos in ein bestehendes Modbus-TCP-Netz integrieren und sie so für serielle Master-Geräte zugänglich machen.
Lieferumfang:
Der SN3402P eignet sich besonders für industrielle Prozesssteuerungsanwendungen, da in vielen Branchen Supervisory Control and Data Acquisition (SCADA)-Systeme zur Erfassung von Daten von SPS, Messgeräten und Sensoren über serielle Schnittstellen weit verbreitet sind. Der SN3402P übersetzt Daten bidirektional zwischen seriellen und Ethernet-Formaten und ermöglicht den Zugriff auf die Daten aller Datenerfassungsgeräte von lokalen und Remote-Standorten über ein Ethernet-Netzwerk.
Der SN3402P verfügt über eine Reihe von nützlichen Betriebsmodi. Er unterstützt sichere TCP-Server/Client-, sichere serielle Tunneling-Server/Client-, sichere Real-COM- und Konsolenmanagement-Modi für sicherheitskritische Anwendungen, wie z. B. Telekommunikation, Zugangskontrolle und Remote Site Management. Darüber hinaus können die IEEE 802.3af-kompatiblen Modelle von einem PoE-PSE-Gerät ohne zusätzliches Netzteil mit Strom versorgt werden.
Der SN3402P kann als Standard-Modbus-Gateway verwendet werden, um zwischen den Protokollen Modbus-TCP und Modbus-RTU/ASCII zu konvertieren. Er kann serielle Modbus-Slave-Geräte nahtlos in ein bestehendes Modbus-TCP-Netz integrieren und sie so für serielle Master-Geräte zugänglich machen.
Lieferumfang:
- 1x Secure Device Server
- 1x Klemmleiste
- 1x Fußpolster Set (4 Teile)
- 1x Montagesatz für DIN-Schiene
- 1x Gebrauchsanweisung
| Anschlüsse | |

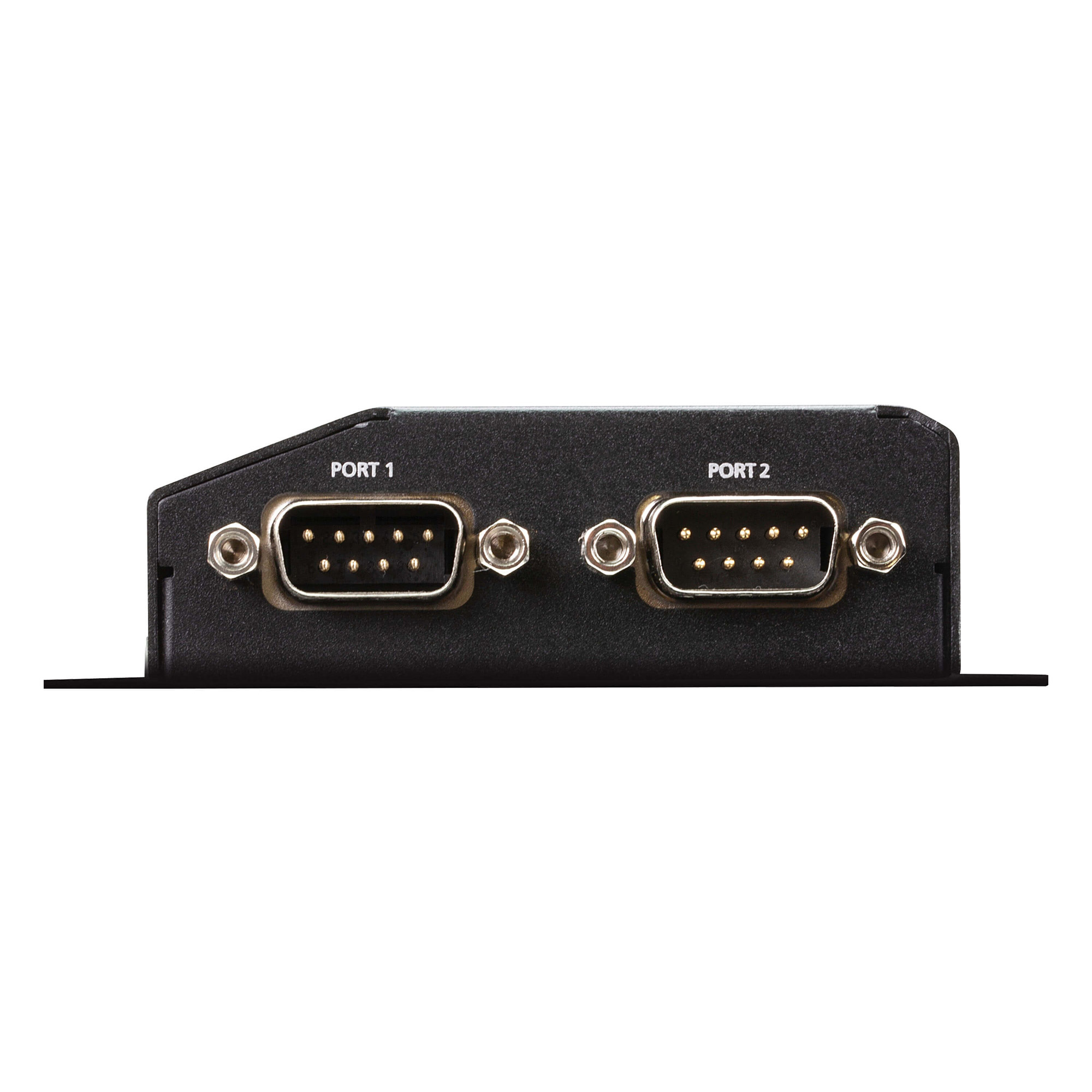

| Seriell | 2 x DB-9 Male |

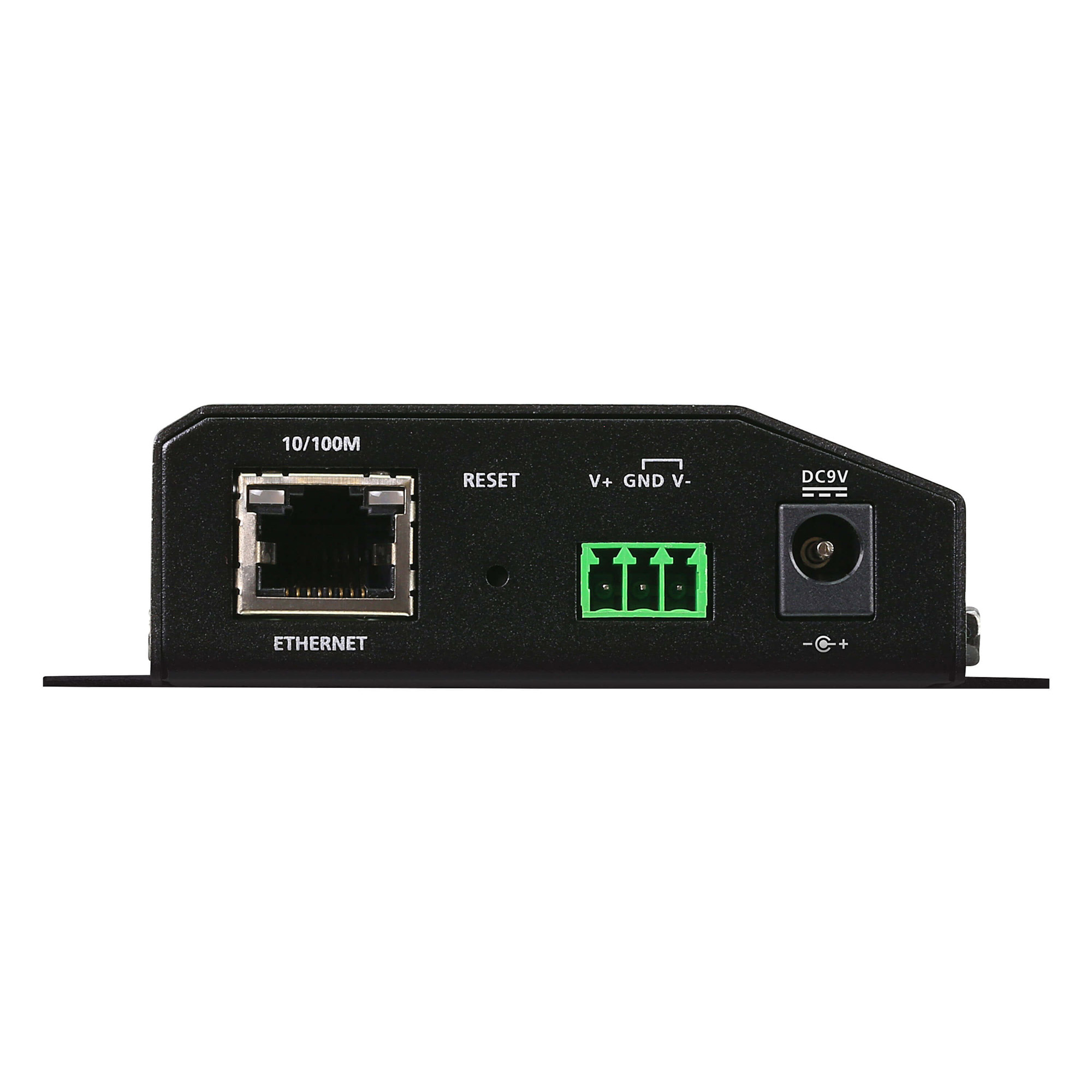

| Netzwerk | 1 x RJ-45 Female |
| Stromversorgung | 1 x Gleichstrombuchse 1 x 3-polige Klemmleiste 1 x RJ-45 (PoE, IEEE 802.3af) |
| Schalter | |
| Reset | 1 x Halbeingebaute Drucktaste |
| LEDs | |
| Stromversorgung | 1 (grün) |
| Status | 1 (gelb grün/rot) |
| 10/100 Mb/s | 2 (grün/orange) |
| Ports | 2 (grün/orange) |
| Eingangsspannung | Gleichstrombuchse: 9 VDC (optionaler Netzadapter) Klemmleiste: 9-48 VDC PoE: 48VDC |
| Stromverbrauch | DC48V:1.30W:6BTU POE:1.48W:7BTU |
| Schnittstellen | |
| Seriell | RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND RS-485-2w: Data+, Data-, GND Pull-High/Low-Widerstand für RS-485: 1 Kilo-Ohm, 150 Kilo-Ohm Baudrate 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 bps Datenbits: 5, 6, 7, 8 Parität: Keine, Gerade, Ungerade, Leerzeichen, Markierung Stoppbits: 1, 1.5, 2 Flusskontrolle: RTS/CTS, DTR/DSR, XON/XOFF |
| Netzwerk | 10/100 Base TX Eingebauter 1,5 kV Magnetischer Isolationsschutz |
| Konformität | EMV EN 55032-35 EMI: CISPR 32, FCC Part 15B Class A EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Luft: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 GHz: 3 V/m IEC 61000-4-4 EFT: Strom: 1 kV; Signal: 0,5 kV IEC 61000-4-5 Überspannung: Strom: 2 kV (Netzadapter), 1 kV (Klemmenblock); Signal: 1 kV IEC 61000-4-6 CS: 150 kHz bis 10 MHz: 3 V/m; 10 kHz bis 30 MHz: 3 bis 1 V/m; 30 kHz bis 80 MHz: 1 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs Sicherheit: Konform mit den Normen UL 60950-1 und UL 62368-1 RoHS |
| Umgebung | |
| Betriebstemperatur | 0 - 60 °C |
| Aufbewahrungstemperatur | -40 - 75 °C |
| Feuchtigkeit | 5 ~ 95% RH, nicht kondensierend |
| Physikalische Eigenschaften | |
| Gehäuse | Metall |
| Gewicht | 0,22 kg (0,48 lb) |
| Abmessungen (L x B x H) | 9,80 x 11,70 x 2,60 cm (3,86 x 4,61 x 1,02 “) |
| Installation | Desktop, Wandmontage, Hutschienenmontage, Rackmontage (mit VE-RMK1U) |
| Andere | Stromverbrauch (DC9V) 1.19W:6BTU Netzadapter ist seperat erhältlich. Der Rack-Montagesatz (VE-RMK1U) ist separat erhältlich. |
| Hinweis | Bei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden. |
| Farbe: | keine Angabe |
|---|
