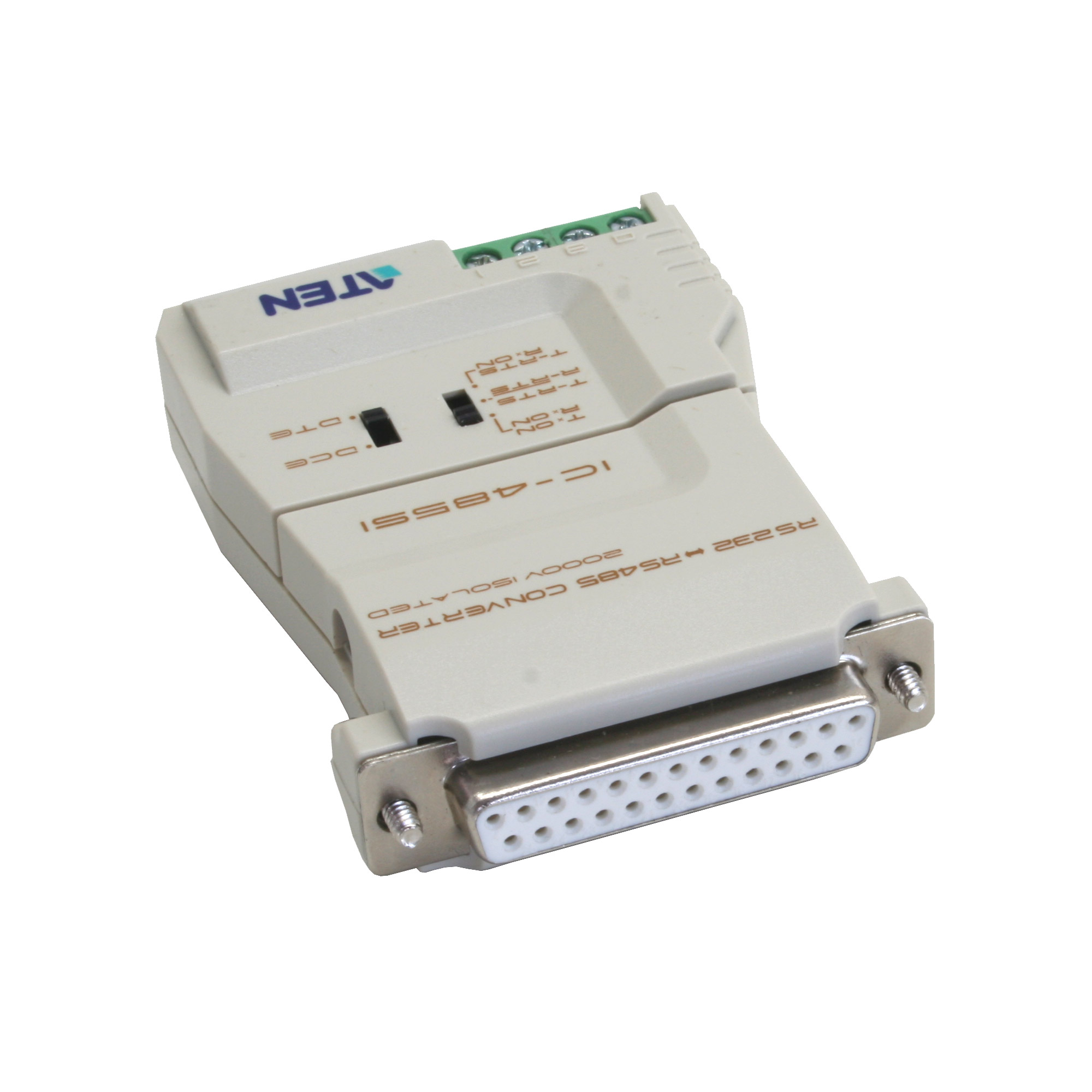

ATEN IC485SI Schnittstellen Konverter RS232 auf RS485
Produktinformationen "ATEN IC485SI Schnittstellen Konverter RS232 auf RS485"
Der IC485SI ist ein 2-Weg-Wandler zur Umwandlung von RS-232 Signalen in und von RS-422/RS-485 Signalen in Langstreckenanwendungen bis zu 1200 m (4000 ft.). Er verfügt über eine Erdung für verbesserte Signal- und Stromisolierung.
- Die Datenübertragung wird über das RTS-Signal gesteuert
- DCE/DTE umschaltbar
- Verbindungsauswahl zwischen Point-to-Point, Multidrop und Einfach/Duplex
- Vollduplex mit vier und Halbduplex mit zwei Drähten
- Kompakte Baugröße
- Übertragungswege bis 1200m
- Entkopplung von Signal und Stromversorgung
- Unterstützt Baudraten bis 115,2 Kbps
- Unterstützte Betriebssysteme: Windows 2000, Windows XP
| Anschlüsse | 1 DB-25-Buchse (RS-232) RS-485- / RS-422-Vierfach-Anschlussblock Erdungs- riegel |
| Schalter | DCE, DTE TxON, RxON TxRTS, RxRTS TxRTS, RxON |
| Stromverbrauch | 9 V Gleichspannung, 1,8 W (max.) |
| Signalbereich | 1200 m (max.) |
| Datenrate | Bis 100 Kb/s unter 1200 m |
| Umgebung | |
| Betriebstemperatur | 0 ~50°C |
| Aufbewahrungstemperatur | -20 ~ 60°C |
| Feuchtigkeit | 0 ~ 80 % relative Luftfeuchte, nicht kondensierend |
| Physikalische Eigenschaften | |
| Gehäuse | Kunststoff |
| Gewicht | 0.06 kg (0.13 lb) |
| Abmessungen (L x B x H) | 7.90 x 5.45 x 2.10 cm (3.11 x 2.15 x 0.83 in.) |
Lieferumfang
1x bidirektionaler Konverter
1x 0AD6-1709-03EG Netzteil
1x Benutzerhandbuch
| Farbe: | keine Angabe |
|---|
