ATEN IC485S Schnittstellen Konverter RS232 auf RS485
Produktinformationen "ATEN IC485S Schnittstellen Konverter RS232 auf RS485"

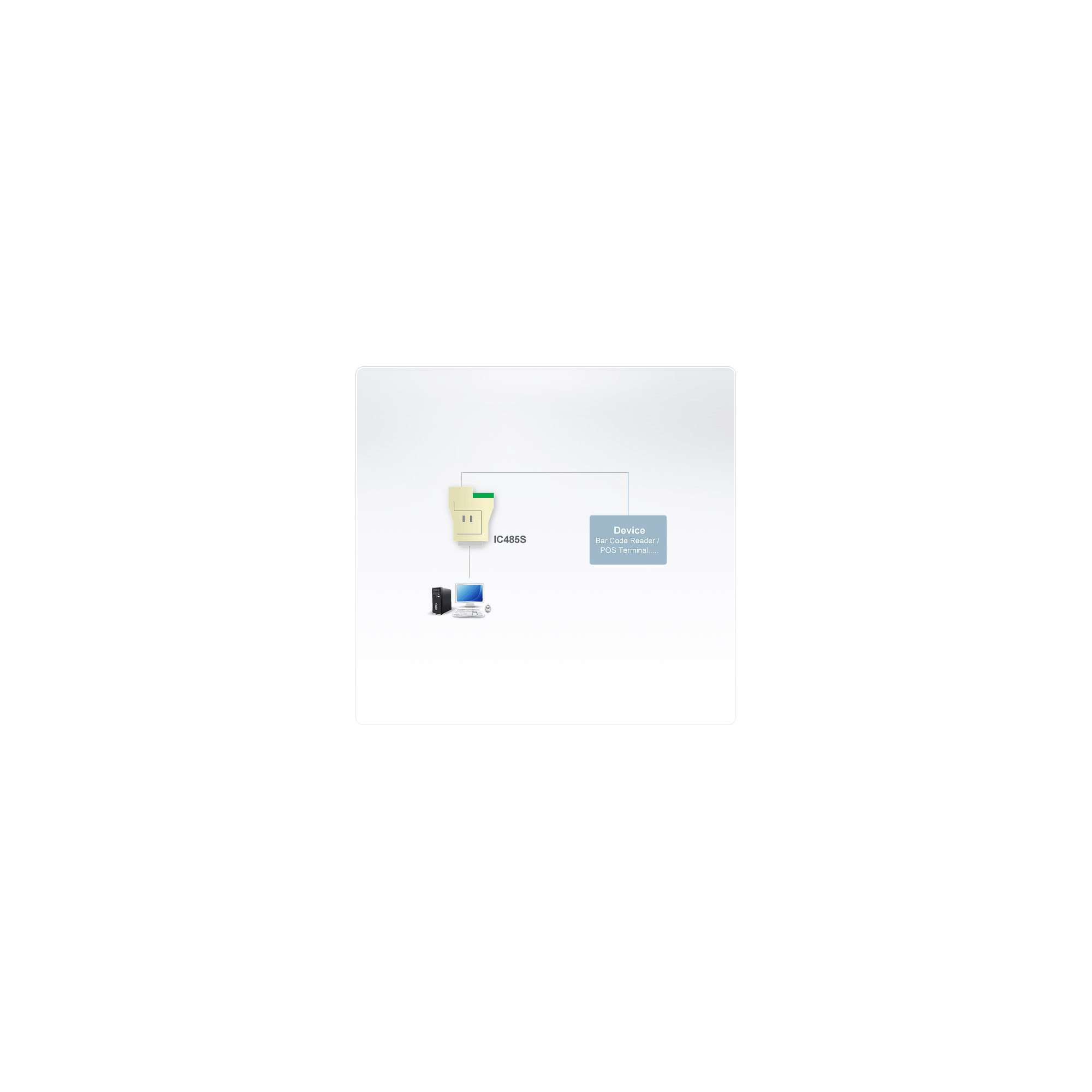

RS-232 auf RS-485 Schnittstellenkonverter. Der IC485S ist ein 2-Wege-Konverter zwischen RS-232 und RS-422 / RS-485 Signalen für die Übertragungswege bis zu 1200 m. Er unterstützt den Anschluss von bis zu 32 Hubs.
Eigenschaften
Eigenschaften
- Die Datenübertragung wird über das RTS-Signal gesteuert
- DCE/DTE umschaltbar
- Verbindungsauswahl zwischen Point-to-Point, Multidrop und Einfach/Duplex
- Vollduplex mit vier und Halbduplex mit zwei Drähten
- Kompakte Baugröße
- Übertragungswege bis 1200m
- Unterstützt Monitor-Konfiguration
- Unterstützt Baudraten bis 115,2 Kbps
- Unterstützte Betriebssysteme: Windows 2000, Windows XP
- Anschlüsse: 1 DB-25 Buchse (RS-232), RS-485 / RS-422 Vier Anschlussblöcke, 1x RJ-11 (Buchse)
- Schalter: SW1: DCE, DTE, Monitor / SW2: TxON, RxON, TxRTS, RxRTS, TxRTS, RxON
- Stromverbrauch: 9V, 1,35W (max.)
- Signal-Reichweite: 1200 m (max.)
- Datenübertragungsgeschwindigkeit: Bis zu 100 Kbps unter 1200 m
- Betriebstemperatur: 0 bis 50°C
- Lagertemperatur: -20 bis 60°C
- Feuchtigkeit: 0-80% rel. Luftfeuchte, nicht kondensierend
- Gehäuse: Kunststoff
- Gewicht: 60 g
- Abmessungen (L x B x H): 5,40 x 7,45 x 1,85 cm
- 1x bidirektionaler Konverter
- 0AD6-1709-03EG Netzteil
- 1x Benutzerhandbuch
| Anschlüsse | 1 DB-25-Buchse (RS-232) RS-485- / RS-422-Vierfach-Anschlussblock 1 x RJ-11-Buchse |
| Schalter | DCE, DTE, Monitor TxON, RxON TxRTS, RxRTS TxRTS, RxON |
| Stromverbrauch | DC9V:0.82W:2BTU/h Hinweis: ? Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an. ? Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist. |
| Signalbereich | 1200 m (max.) |
| Datenrate | Bis 100 Kb/s unter 1200 m |
| Umgebung | |
| Betriebstemperatur | 0 ~50°C |
| Aufbewahrungstemperatur | -20 ~ 60°C |
| Feuchtigkeit | 0 ~ 80 % relative Luftfeuchte, nicht kondensierend |
| Physikalische Eigenschaften | |
| Gehäuse | Kunststoff |
| Gewicht | 0.05 kg ( 0.11 lb ) |
| Abmessungen (L x B x H) | 7.90 x 5.45 x 2.10 cm (3.11 x 2.15 x 0.83 in.) |
| Farbe: | keine Angabe |
|---|
