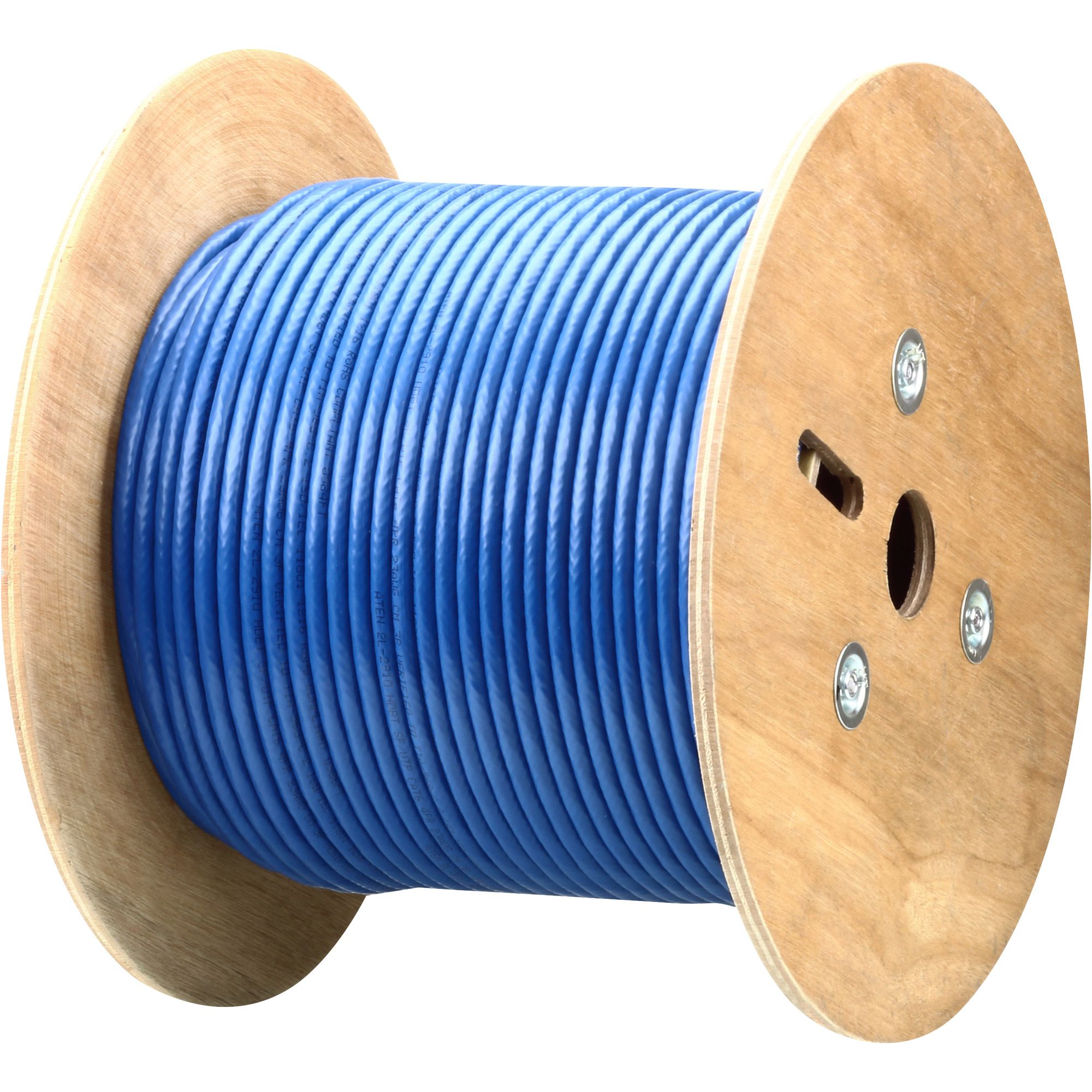

ATEN 2L-2910 HDBaseT SF/UTP Cat.6 Verlegekabel, 305m
Produktinformationen "ATEN 2L-2910 HDBaseT SF/UTP Cat.6 Verlegekabel, 305m"
Das 2L-2910 ist ein Twisted-Pair-Kabel für eine optimale Signalübertragung bei Auflösungen bis zu 4K für digitale und analoge Daten-, Audio- und Videoanwendungen. Das Kabel unterstützt die Sweep-Frequenz bis zu 400 MHz und wurde nach den Leistungsanforderungen der HDBaseT Alliance verifiziert.Der 2L-2910 unterstützt Langstreckenverbindungen bei gleichzeitiger Sicherung der Übertragungsqualität. Die äußere Metallschicht und das Geflecht schützen Signalübertragungen von elektromagnetischen Störungen und reduzieren den durch elektrisches Rauschen verursachten Einfluss.Das 2L-2910 nutzt das SF/UTP-Design mit vier ungeschirmten 23 AWG-Twisted-Pair-Leitern. Unter den vier ungeschirmten Twisted-Pair-Leitern gibt es einen Cross Filler, um Nebensprechen zu reduzieren. Am wichtigsten ist, dass das Kabel die Anforderungen von ANSI/ TIA-568-C.2 (2009) erfüllt, um eine hohe Leistung bei der elektrischen Übertragung zu gewährleisten.
- Optimiert für mehrere Verteilungen wie HD Video, Audio, Ethernet, Strom und Steuerung
- Verifiziert, um die Leistungsanforderungen der HDBaseT Alliance zu erfüllen
- Unterstützt Sweep-Frequenz bis zu 400 MHz
- Unterstützt bis zu 4K Datenübertragung
- Leitermaterial: 23 AWG Kupfer
- Außenschirm Material: AI Mylar Band
- Geflechtdraht: verzinntes Kupfer
- Flammtest UL 1685 (CM bewertet), RoHS konform
- Kompatibel mit ATEN HDBaseT Extendern und Splittern.
- Unterstützte Standards: PoE: IEEE 802.3af (PoE)/ IEEE 802. 3at (PoE+), Elektrische Übertragung: ANSI/TIA-568-C.2 (2009), ISO/IEC 11801 (Edition 2.2), IEC 61156-5 (Edition 2.1), Material und Aufbau: UL 444, CSA 22.2 NO.214
| Kabeltyp | Cat 6 SF/UTP |
| Leiter | |
| Größe | 23 AWG |
| Konstruktion | Massives Blankkupfer |
| Isolation | |
| Material | Polyolefin |
| Farbcodes | Blau × Weißer/Blauer Streifen Orange × Weißer/Oranger Streifen Grün × Weißer/Grüner Streifen Braun × Weißer/Brauner Streifen |
| Ummantelt | |
| Material | Polyvinylchlorid (PVC) |
| Durchschnittliche Dicke | 0,5 mm +- 0,05 mm |
| Durchmesser | 7,4 ± 0,20 mm |
| Farbe | Blau |
| Elektrisch | |
| Gleichstromwiderstand unsymmetrisch | = 5% |
| Leiterwiderstand | = 9,38 O/100 m |
| Durchschlagfestigkeit | 1,5 KV Wechselspannung für 2 s |
| Isolationswiderstand | = 5000 MO?km |
| Betriebskapazität | = 5,6 nF/100 m |
| Paar-zu-Erde-Kapazität unsymmetrisch | = 330 pF/100 m |
| Wechselstrom-Ableitstrom über Gesamthülle | = 10 mA (1,5 KV Wechselspannung) |
| Funkentest | 2,5 KV Gleichspannung |
| Verzögerungsversatz | 45,00 max. ns/100 m |
| Umgebung | |
| Temperatur (Betrieb / Lagerung) | -20°C bis 60°C |
| Physikalische Eigenschaften | |
| Gewicht | 17,57 kg (38,7 lb) |
| Kabellänge | 305 m / 1000 ft |
| Farbe: | keine Angabe |
|---|
